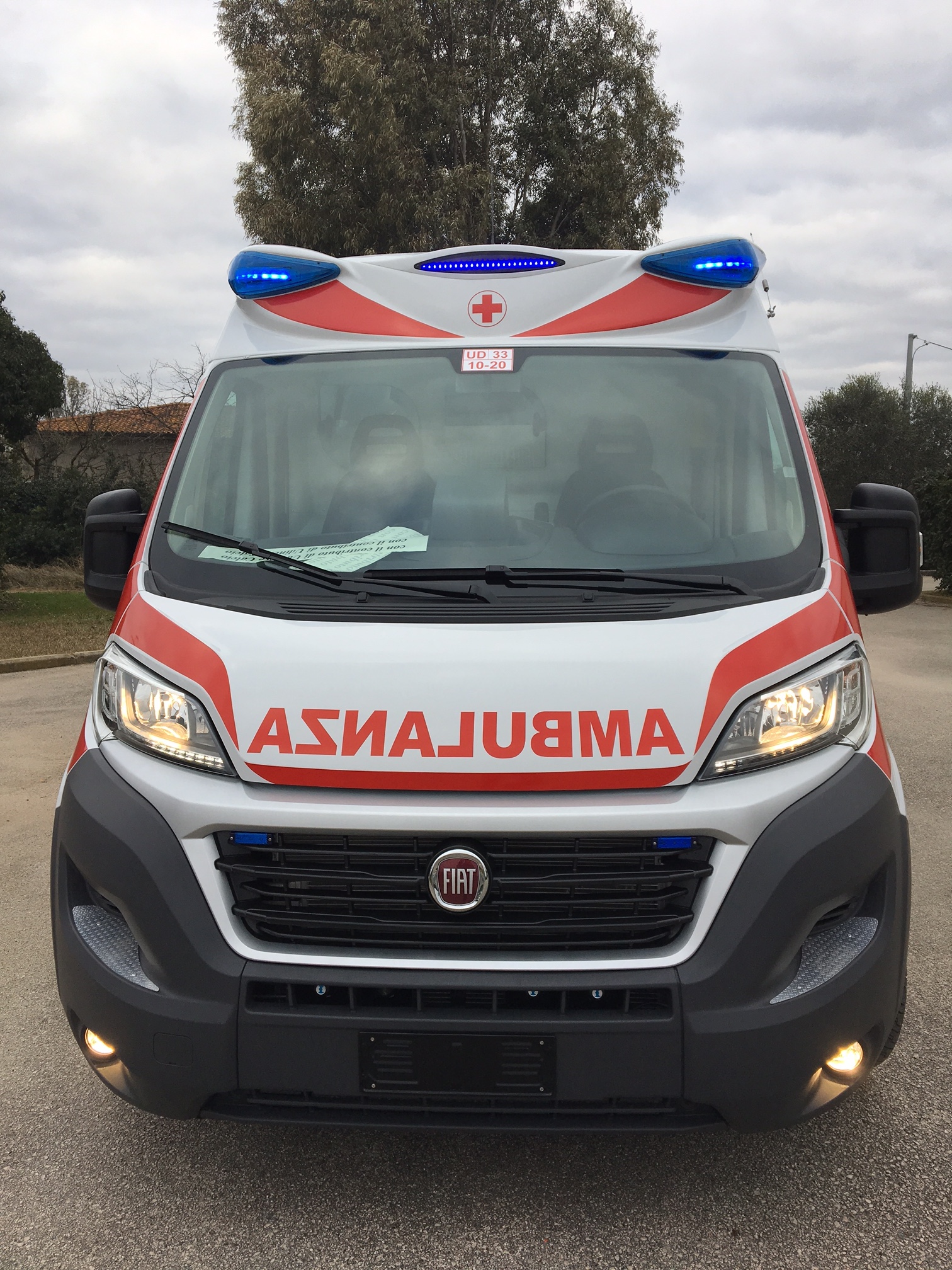

Professional 118 è un Ambulanza omologata UNI EN1789, rispondente ai requisiti della normativa europea di riferimento aggiornata. Un vero strumento di lavoro, affidabilissimo, realizzato con un concetto progettuale teso a creare un ergonomia essenziale, a ridottissima manutenzione ordinaria, che vi consentirà di contenere i costi di acquisto e di gestione. In questo documento, evidenziamo le peculiarità di questo mezzo di soccorso, che contraddistinguono da sempre la gamma di Ambulanze BOLLANTI, come la tecnica di assemblaggio, gli arredamenti rinnovati, realizzati con tecnologia in composito a stampo chiuso, che assicura forme decise, piani di lavoro ottimizzati, robustezza e riparabilità in caso di urti accidentali, un grado di finitura estetico eccellente. La Qualità costruttiva è garantita su tutti i modelli da oltre 35 anni di esperienza e, dall'applicazione rigorosa del sistema di gestione della Qualità ISO9001. Le finiture interne ed esterne non lasciano spazio a margini di errore, una maniacale attenzione ai dettagli, tutto è perfettamente assemblato. Un design interno essenziale e pulito, un ambiente ergonomico, salubre e luminoso, uno sensazione di spazio e ariosità, dove ogni dispositivo è facilmente raggiungibile, ogni comando facilmente attivabile. La nuova Ambulanza omologata EN1789 “Professional 118”, il risultato di un’attenta ricerca tecnica mirata alla massimizzazione della funzionalità, degli spazi, dell’efficienza operativa del personale a bordo in situazione di emergenza medica.
Materiale di arredamento: tecnica e contenuti si evolvono in profondità, un passo avanti nella produzione di Ambulanze rispetto ai modelli disponibili sul mercato. Dalla innovativa tecnologia RTM applicata ai compositi, nasce RTM un nuovo MATERIALE COMPOSITO che arreda le AMBULANZE di ultima generazione, realizzato con tecnica di stampaggio ad iniezione a bassa pressione. Per materiale composito s’intende un elemento costituito dall’unione di sostanze che danno origine a un prodotto avente proprietà e caratteristiche molto performanti, proprietà meccaniche superiori rispetto a quelle dei singoli elementi che lo compongono. I materiali compositi da noi utilizzati sono formati da una matrice polimerica termoindurente (resina epossidica), da rinforzi con tessuti in fibra e anime in acciaio o pvc, e da Gelcoat che è una sostanza (smalto) che fornisce la finitura esterna ed estetica del prodotto (colore) creando uno strato superficiale liscio, compatto e privo di porosità che protegge il manufatto dagli agenti atmosferici e dagli ultravioletti, lo rende inattaccabile da qualsiasi sostanza utilizzata per detergere o disinfettare, inclusa la candeggina, crea una barriera contro l’assorbimento di liquidi ed è facilmente igienizzabile. RTM è realizzabile in forme complesse che permettono una flessibilità nella progettazione e produzione dei manufatti non eguagliabile con altri materiali come per esempio l’ABS, la Vetroresina o il Poliuretano. L’elevato rapporto tra densità e caratteristiche meccaniche, la leggerezza, la rigidità, l’eccezionale resistenza, ne consente l’impiego particolarmente vantaggioso nel settore automobilistico, aeronautico, ferroviario, nautico, medicale, aerospaziale, per la costruzione di fusoliere, strutture di aeromobili, carrozzerie di automobili fuoriserie e di serie, imbarcazioni, telai di Formula 1, protesi mediche, ed oggi anche interni per l’arredamento di Ambulanze. RTM durante la fase di produzione, può essere lavorato in modo da ottimizzare le sue prestazioni in funzione della specifica applicazione. Nel caso di applicazione in ambulanza, è possibile disporre all’ interno del materiale stesso (annegamento) dei rinforzi strutturali, soltanto in spazi definiti ed in funzione delle specifiche necessità, che consentono di fissare supporti di attrezzature medicali di qualsiasi peso e forma.
Peculiarità del materiale di arredamento in composito “RTM”.Ogni elemento che compone l’arredamento è prodotto all’interno del nostro stabilimento in ambiente separato dalle linee di assemblaggio, con procedimento industrializzato e, processi controllati secondo il sistema di gestione della Qualità ISO 9001.Elenchiamo alcune proprietà del materiale composito RTM che lo rendono non eguagliabile e superiore per prestazioni e caratteristiche tecniche ai materiali oggi comunemente utilizzati per l’allestimento di Ambulanze, quali : ABS, Vetroresina, Metallo, Poliuretano spruzzato. Principali caratteristiche e peculiarità del materiale composito RTM: a) Sicuro e durevole anche in assenza di manutenzione. b) Immune a fenomeni di corrosione senza necessità di trattamenti protettivi nemmeno in ambienti particolarmente aggressivi dal punto di vista chimico. c)Elevata resistenza alla compressione e al taglio, superiore rispetto a quella dei comuni metalli. d)Resistenza all’impatto, lo rende particolarmente adatto per strutture potenzialmente soggette a urti e sollecitazioni impulsive. e)Assorbe notevolmente gli urti riducendo gli effetti negativi sulla struttura e riducendo altresì i rischi per gli occupanti dell'abitacolo. In caso di urti violenti, come in un incidente stradale, una carrozzeria in composito, si comprime, ammortizza l'impatto. f)Bassa dispersione termica: una struttura in materiale composito possiede un’ottima climatizzazione. In climi freddi, la struttura ha una bassissima dispersione di calore interno, in climi caldi protegge dalle radiazioni solari. g)La struttura in composito è continua ed esclude completamente il rischio di infiltrazioni d’acqua ed è praticamente inattaccabile da agenti atmosferici. h)RTM composito ha un eccellente resistenza all’usura, è facilmente lavabile e igienizzabile, la sua superficie è liscia e non porosa, non assorbe liquidi, non perde il suo colore originale nel tempo. i)Eccellente la riparabilità di RTM, in qualsiasi punto, e in pochissimo tempo, si può riportare alla sua forma e colorazione originale, anche per piccoli danneggiamenti, a differenza di altri materiali come per esempio l’ABS o Poliuretano che non possono essere riparati.
Impianto di alimentazione elettrica a tecnologia CAN BUS di ultima generazione progettato appositamente studiato e progettato per USO Ambulanza, dotato di componenti elettronici NON sensibili alle sollecitazioni del veicolo in marcia, connessioni e condotti, non risentono minimamente delle vibrazioni. Impianto autonomo e totalmente indipendente dall’impianto originale del veicolo. Dotato di software di autodiagnosi, e nr.6 distributori di potenza (centraline elettroniche indipendenti) per la gestione dei servizi dell’ambulanza. Il sistema segnala e indica eventuali anomalie presenti sull’ambulanza. L’impianto è in grado di rilevare e confinare il malfunzionamento di un’utenza e di autoescluderla. Il sistema assicura il funzionamento anche in condizioni estreme, come l’interruzione di uno o due cavi o il cortocircuito. L’impianto utilizza per il controllo dei carichi e la protezione, la tecnologia MosFet che riduce al massimo il numero di fusibili ed elimina totalmente l’utilizzo di Relè, garantendo “lunga vita e massima affidabilità di funzionamento” degli apparati elettrici ed elettronici. I dispositivi che compongono l’impianto sono dotati di controllo di protezione indipendenti tra loro. Il sistema limita autonomamente i consumi di alcuni impianti importanti se necessario e in particolare condizioni di utilizzo. L’impianto elettrico è composto da dispositivi di controllo che scambiano informazioni tramite BUS e unità di potenza. Questi dispositivi controllano la logica degli ingressi e delle uscite di ogni centralina sia di potenza sia di segnale. In ogni allestimento sono presenti due pannelli di controllo, nella cabina di guida e nel vano sanitario. I pannelli di controllo sono l’interfaccia utente, sono cioè il punto di contatto tra il sistema e l’utente, in base al tipo di allestimento le centraline possono avere pulsanti con LCD grafici, LCD alfanumerici oppure soltanto LED. I dispositivi di potenza abilitati alla gestione delle utenze hanno una logica programmabile che li rende flessibili per molte applicazioni. Impianto per la ricarica delle Batterie l’impianto è dotato di carica batteria elettronico, partitore di carica e stacca batteria automatico per isolare l’impianto ausiliario. Il partitore di carica garantisce la ricarica della batteria ausiliaria quando il motore del veicolo è acceso e la isola dalla batteria primaria quando il veicolo viene spento, assicurando la carica della batteria del veicolo per la messa in moto. Il caricabatteria permette di ricaricare contemporaneamente le due batterie e funziona con l’inserimento della presa esterna 220 V. Dotato di sistema elettronico di rilevamento e ricarica di ogni tipo di batteria. BATTERIA SUPPLEMENTARE: da 105 Ah del tipo Trac Power AGM, “senza manutenzione”, sono costruite con tecnologia VRLA ad acido assorbito, che permette la ricombinazione dei gas generati nella fase di carica e scarica, rendendole totalmente ermetiche e sicure. Sono state progettate per resistere ad uso ciclico frequente (fino a 300 cicli con scariche al 100%) questo grazie all’adozione di griglie rinforzate, alla purezza delle materie prime e ad una formula speciale della materia attiva ideale per il vero uso DEEP CYCLE. Il partitore di carica garantisce la ricarica della batteria ausiliaria quando il propulsore del veicolo è in moto e la separa dalla batteria primaria quando il propulsore viene spento. Questo sistema garantisce sempre il mantenimento della carica della batteria del veicolo per la messa in moto del propulsore. La batteria AGM è un accumulatore speciale di ultima generazione, ha una tecnologia innovativa e una resa notevolmente superiore rispetto alla tradizionale batteria. Le batterie AGM possiedono uno spunto adeguato, anche per l'avviamento di un motore. Per il collegamento dell’ambulanza a rete, durante la fase di stazionamento, è prevista una presa esterna a 220V. collocata esternamente, lato conducente, di tipo ermetico miniaturizzata, per alimentazione delle batterie (principale e secondaria attraverso il caricabatteria) e dei dispositivi interni funzionanti a 220V. o per la ricarica dei loro accumulatori. L’impianto alimenta le prese interne al vano sanitario ed è dotato di: protezione magneto termica differenziale di sicurezza (salvavita) e di un sistema inibitore di avviamento motore se la presa è collegata alla rete 220V. ca. PRESA ESTERNA miniaturizzata , per il collegamento alla rete di alimentazione 220 V., dotata di sportellino a chiusura automatica , del tipo miniaturizzata, portello di chiusura a scatto, impermeabile, completa di cavo di collegamento 220V a rete fissa, e sistema di inibizione alla partenza. (Protegge da partenze accidentali, con presa collegata alla rete fissa).
Impianto di climatizzazione e riscaldamento(AMBIENTE LUMINOSO). L’impianto di climatizzazione del vano sanitario è particolarmente curato per ottenere un microclima ideale al comfort dei pazienti e degli operatori. La diffusione dell’aria avviene attraverso una doppia linea di canalizzazione integrata nel soffitto: i diffusori permettono all’aria di diffondersi nell’ambiente in modo omogeneo senza creare vortici o fastidiosi flussi. Il posizionamento del gruppo di ventilazione, nel sottotetto, in vano coibentato, garantisce la silenziosità del sistema e una facile accessibilità per l’eventuale manutenzione. Il sistema di aria calda e fredda è gestito elettronicamente dal pannello digitale con display installata nel vano sanitario. Dal pannello di comando digitale si può di regolare la temperatura del microclima e mantenerlo costante attraverso dei sensori che ne mantengono il livello ai valori impostati. La temperatura e la velocità di ventilazione possono essere impostate anche manualmente. In particolare il raffreddamento è tale per cui, data una temperatura interna ed esterna pari a 32 ° C. il raffreddamento, ad almeno 27° nel comparto paziente, avviene in un lasso di tempo di non oltre 15 minuti. Dopo 30 minuti la temperatura è di 24°. Il riscaldamento, erogato nel medesimo modo e dallo stesso impianto, data una temperatura esterna di –10 C° , in 15 min. raggiungere una temperatura interna di 5°. Trascorsi 30 min. il vano sanitario raggiunge una temperatura di 23°. Il termostato di regolazione garantisce una variazione contenuta entro +/- 5 C°.
Ricambio dell’aria nell’ ambiente sanitario (Immissione ed espulsione dell’aria). L’installazione dell’impianto di climatizzazione e areazione, è realizzato in modo da prevenire l’ingresso dei gas di scarico all’interno del vano sanitario. Centralina comandi con display a cristalli liquidi per visualizzare la temperatura impostata e comandi manuali o automatici per selezionare la temperatura e la ventilazione. con 10 punti di erogazione divisi in due linee. La distribuzione dell’aria è Conforme alla norma EN 1789. L’Impianto di aerazione per il ricambio dell’aria è composto da un gruppo soffiante/aspirante, integrato nel plafone sottotetto e protetto da un carter con griglia. Dotato di motore elettrico con tre velocità regolabili sia in aspirazione che in ventilazione. Griglia con alette ad apertura/chiusura automatica contestuale all’accensione della ventilazione/aspirazione e ulteriore griglia di copertura. Alla velocità massima la capacità di ricambio dell’aria max. è di 40 ricambi/ora. La resa è di 800 m3/h. Potenza max 20 W. Ventilatore a 3 velocità.
Illuminazione interna del comparto sanitario. Il sistema di illuminazione a LED in dotazione al nuovo Padiglione 2019, assicura una diffusione della luce su tutto il comparto sanitario, e in particolare sull’area di trattamento del paziente. La tecnologia LED assicura lunga durata minimo 40.000 ore fino ad un massimo di 60.000 ore, consumi ridotti rispetto alle lampade alogene, e luminosità graduabile. Il Padiglione 2019 è dotato di 2 plafoniere a tutta lunghezza che percorrono in modo longitudinale e interamente tutta l’area di trattamento del paziente, dotata di 8 PUNTI LED ad altissima resa luminosa pari a 650 Lumen, ed un indice di resa cromatica pari a 85, per offrire una luminosità priva di zone d’ombra. Intensità luminosa regolabile fino a 4 livelli, tramite pulsante posto sulla centralina principale. Il Padiglione è inoltre dotato di illuminazione “soft” notturna a luce Led Blu con 300 punti luce Led disposti a formare una “U”. Ai 4 angoli del padiglione sono posizionati 4 faretti “spot” a luce Led Bianca, direzionabili, per focalizzare la luce sull’area di trattamento del paziente. Il Padiglione può essere arricchito con l’aggiunta di una plafoniera a Led a luce focalizzata fissa, in direzione della testa del paziente, utile per le manovre di intubazione di emergenza. Illuminazione principale è dotata di regolatore di intensità luminosa fino a 4 livelli. Le performance luminose del prodotto sono conformi alla normativa UNI EN 1789.Il Padiglione 2017, può essere equipaggiato con un punto di erogazione ossigeno con mascherina a caduta dall’alto, alloggiato all’interno di un vano apribile con scorrevole a scomparsa. Ed è dotato di serie di un doppio appendi flebo richiudibile all’interno di un vano, apribile con scorrevole a scomparsa.

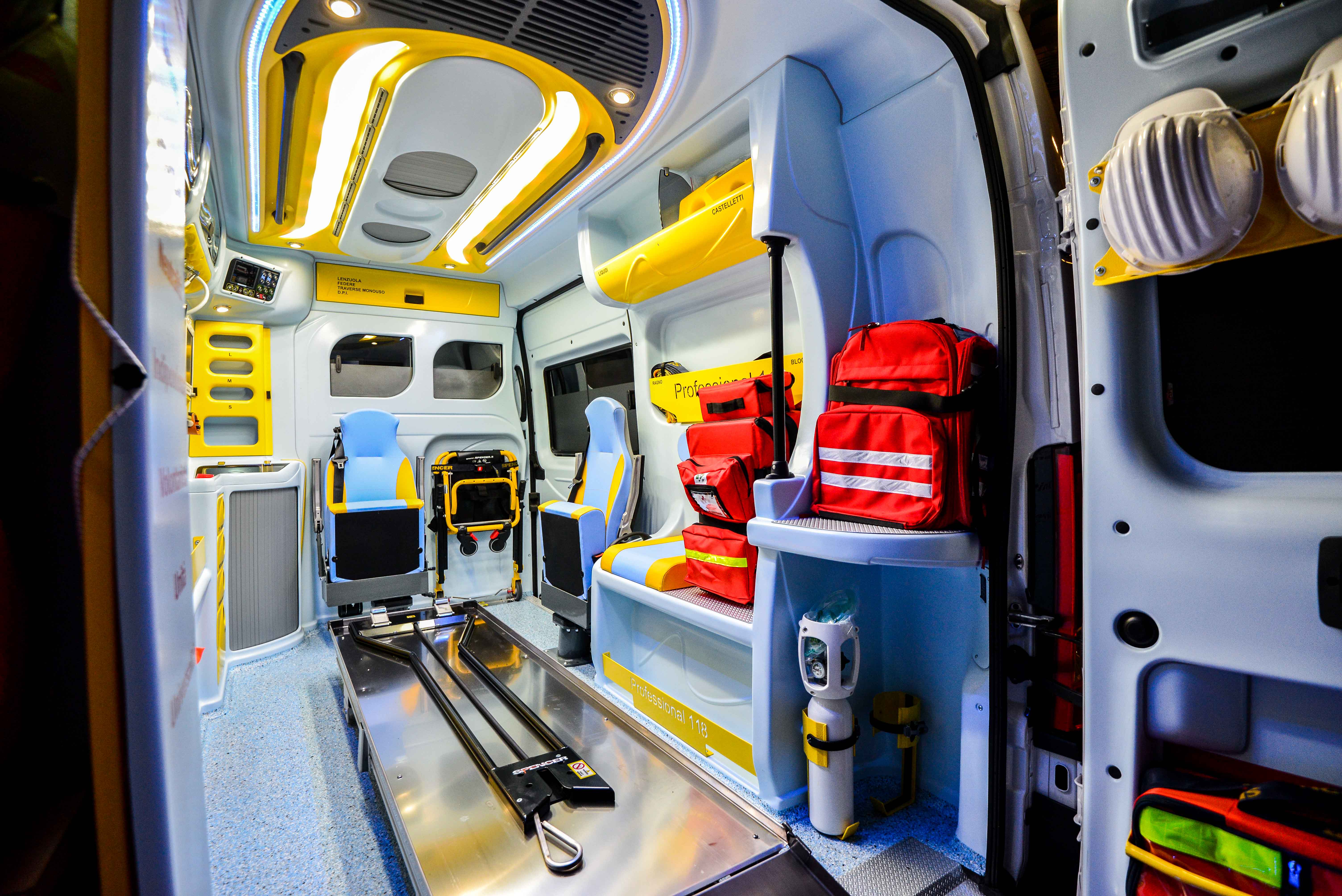

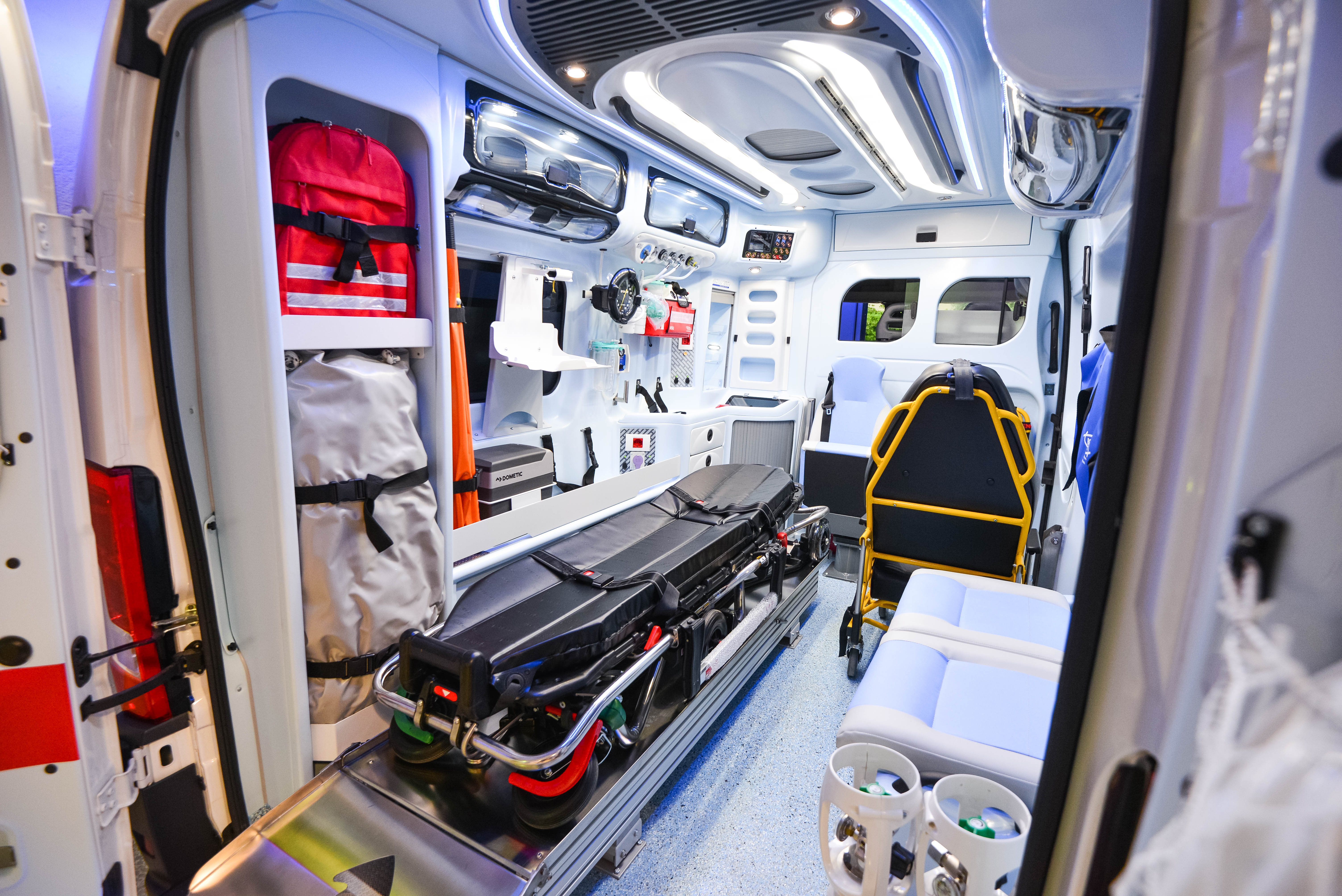

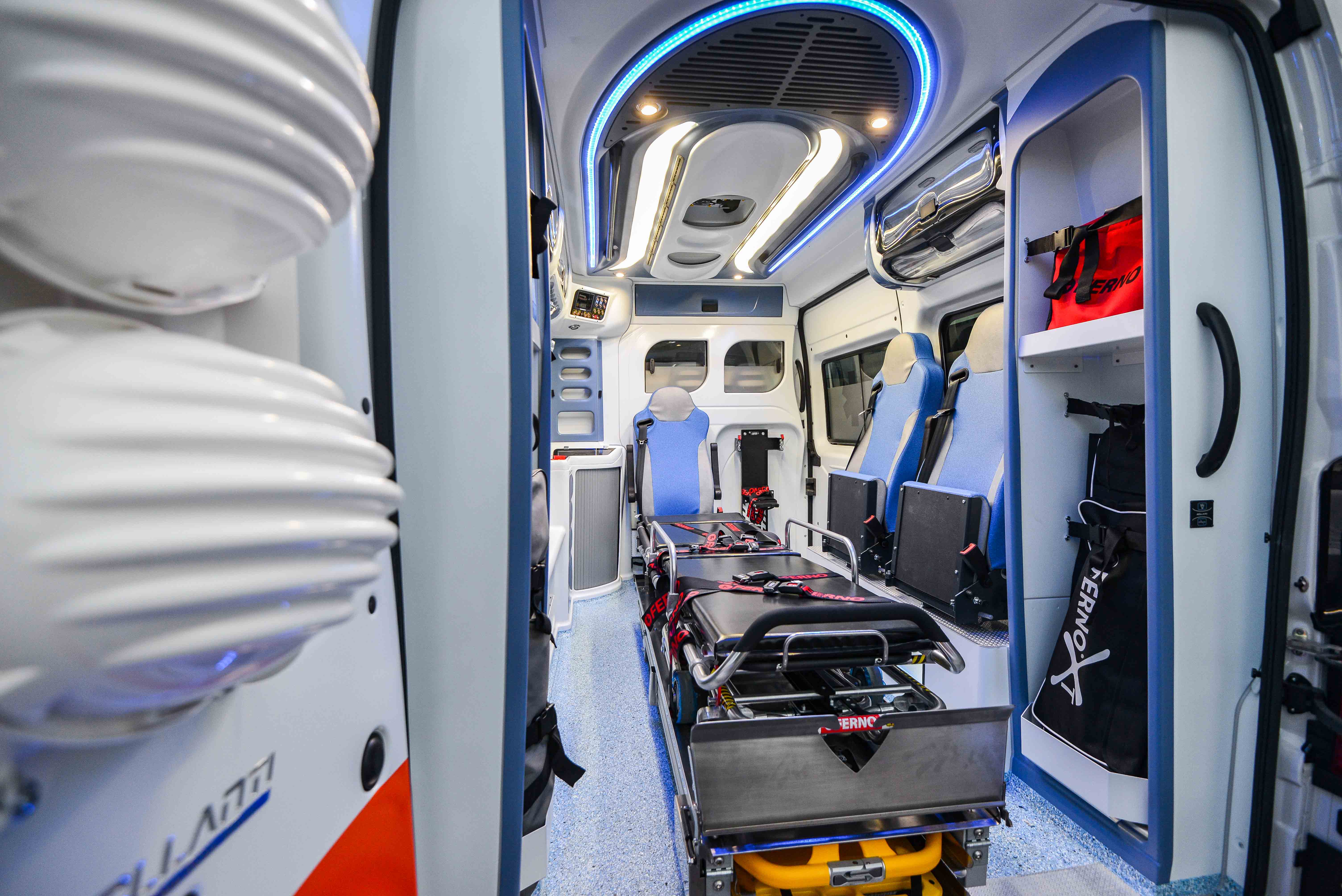

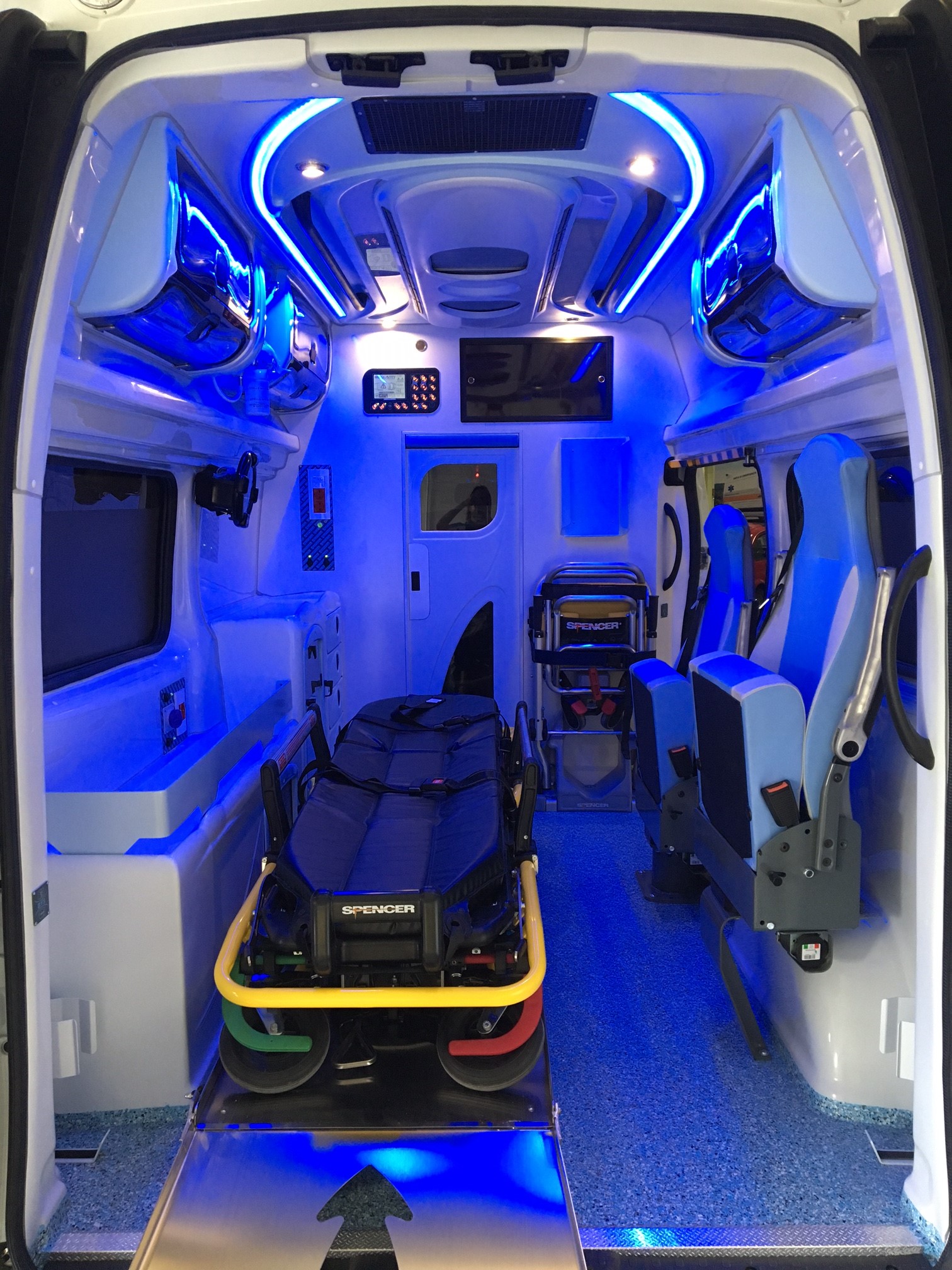

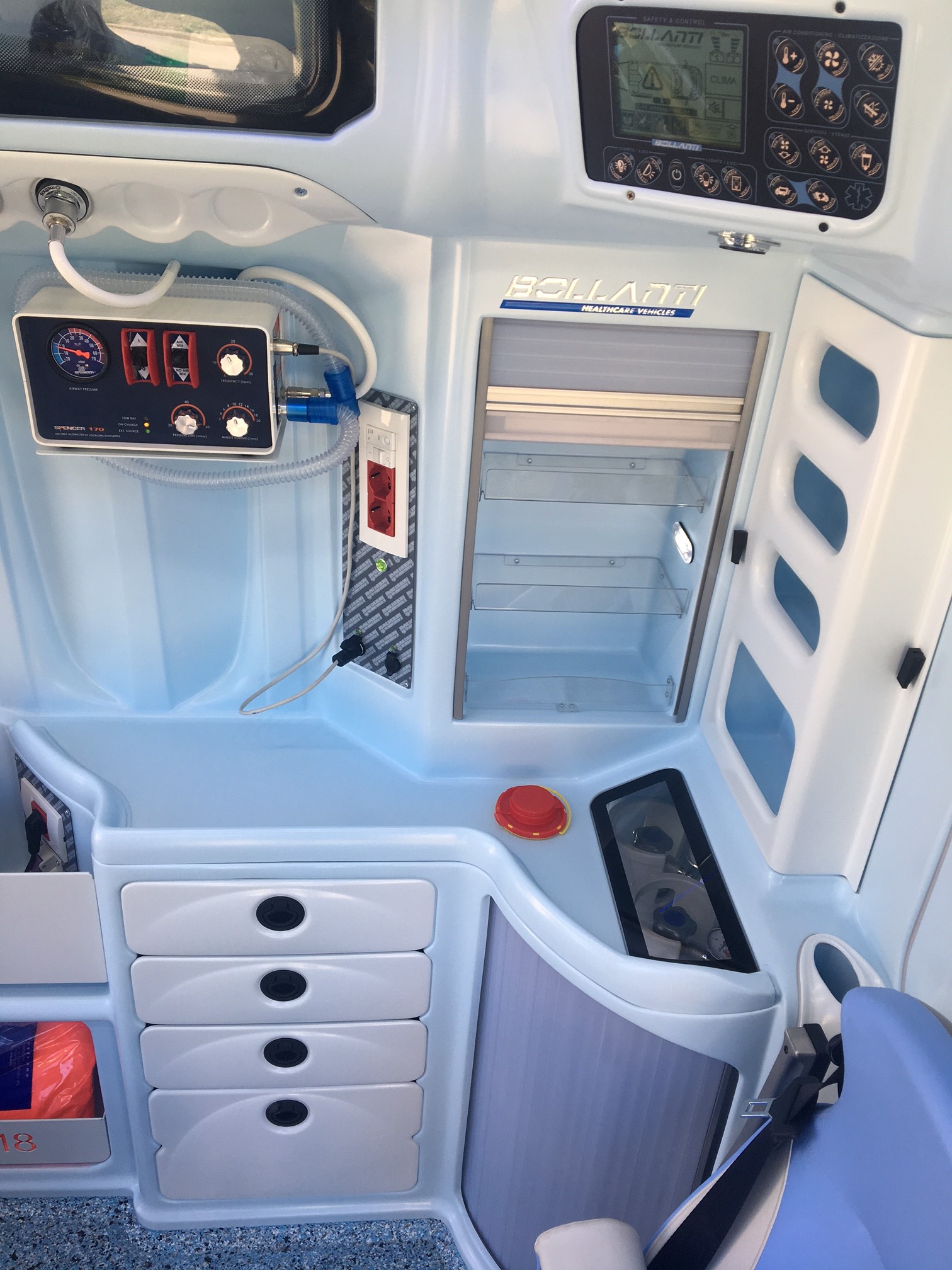

Il comparto sanitario (tanta sostanza): salendo a bordo nel comparto sanitario si percepisce una qualità reale, una perfezione dell’insieme di tutti gli elementi di arredo. La Qualità delle finiture e dei materiali appare subito di eccellente livello. I materiali utilizzati per l’assemblaggio sono di elevata qualità e lavorati con cura e perfezionismo. Il materiale composito assorbe in modo ottimale l’energia sonora e unitamente all’ applicazione della coibentazione in tutte le pareti interne del veicolo rende l’ambiente sanitario confortevole e bene insonorizzato. L’arredamento è configurato per offrire tanto spazio ben organizzato, con un design tutt’altro che scontato, equilibrato e piacevole, razionale, privo di cinematismi complessi, tutto è ben studiato e semplice da utilizzare. In un Ambulanza “Professional 118” lo stile evolve, e si ha subito la sensazione di avere a disposizione uno strumento di lavoro affidabile e sicuro, con forme di arredo morbide e arrotondate, con superfici inattaccabili dallo sporco e facili da igienizzare. Lo spazio a disposizione nel vano sanitario è tangibile. Ottimizzato per operare in situazioni di emergenza, si coniuga perfettamente con un arredo curato in ogni dettaglio, che rispetta il design e la disposizione dei comandi di servizio dell’ambulanza, dotati di pulsanti facilmente raggiungibili e identificabili, che infondono subito confidenza senza imporre complicazioni. Tutto è in ordine e sempre a portata di mano: L’arredo offre un’avanzata razionalizzazione degli spazi, che permette di sfruttare in modo ottimale le superfici a disposizione. I vani sono integrati alle pareti, dotati di illuminazione e utili per il contenimento di specifiche attrezzature, trauma o di medicazione. Non sono presenti sportelli che invadono l’area di trattamento del paziente, ma robusti e funzionali “scorrevoli”, che scompaiono silenziosamente all’interno dell’arredo. Nulla è lasciato al caso.: Un ambiente ordinato è un presupposto importante per qualsiasi lavoro, soprattutto in caso di emergenza medica. Il mobile Trauma verticale, illuminato da un faro Led con accensione sincrona all’apertura delle porte, accoglie una barella cucchiaio, una tavola spinale adulto, una tavola spinale pediatrica, ancorati in supporti per una rapida estrazione. Rivestimento interno delle porte posteriori è totalmente e non parzialmente rivestite da un pannello preformato che ricalca alcuni vani della porta originale, dove sono ricavato spazi per riporre: cinture di sicurezza, un supporto per alloggiamento di 3 elmetti di protezione, un vano di supporto alla valigia contenente il set da scasso, un supporto per il contenimento dei collari cervicali. Cromo ambiente, flessibilità anche nel colore: l’arredamento del comparto sanitario, cosi come i componenti di supporto alla segnalazione esterna possono essere personalizzati anche a livello cromatico. Il colore, infatti, influisce positivamente sul comfort del paziente e dell’operatore. Le diverse tonalità applicabili, vanno dal bianco con finiture blu o verde, al celeste con inserti grigio o giallo zinco, al verde con inserti grigio o giallo zinco, o con inserti rosso croce rossa, oppure con finiture colore glicine, personalizzabili a scelta del cliente. Le diverse tonalità possono essere coordinate per creare un “cromo ambiente” rilassante e piacevole, la selleria rivestita in resistente similpelle di alta qualità, è in tinta con il colore dell’arredamento.

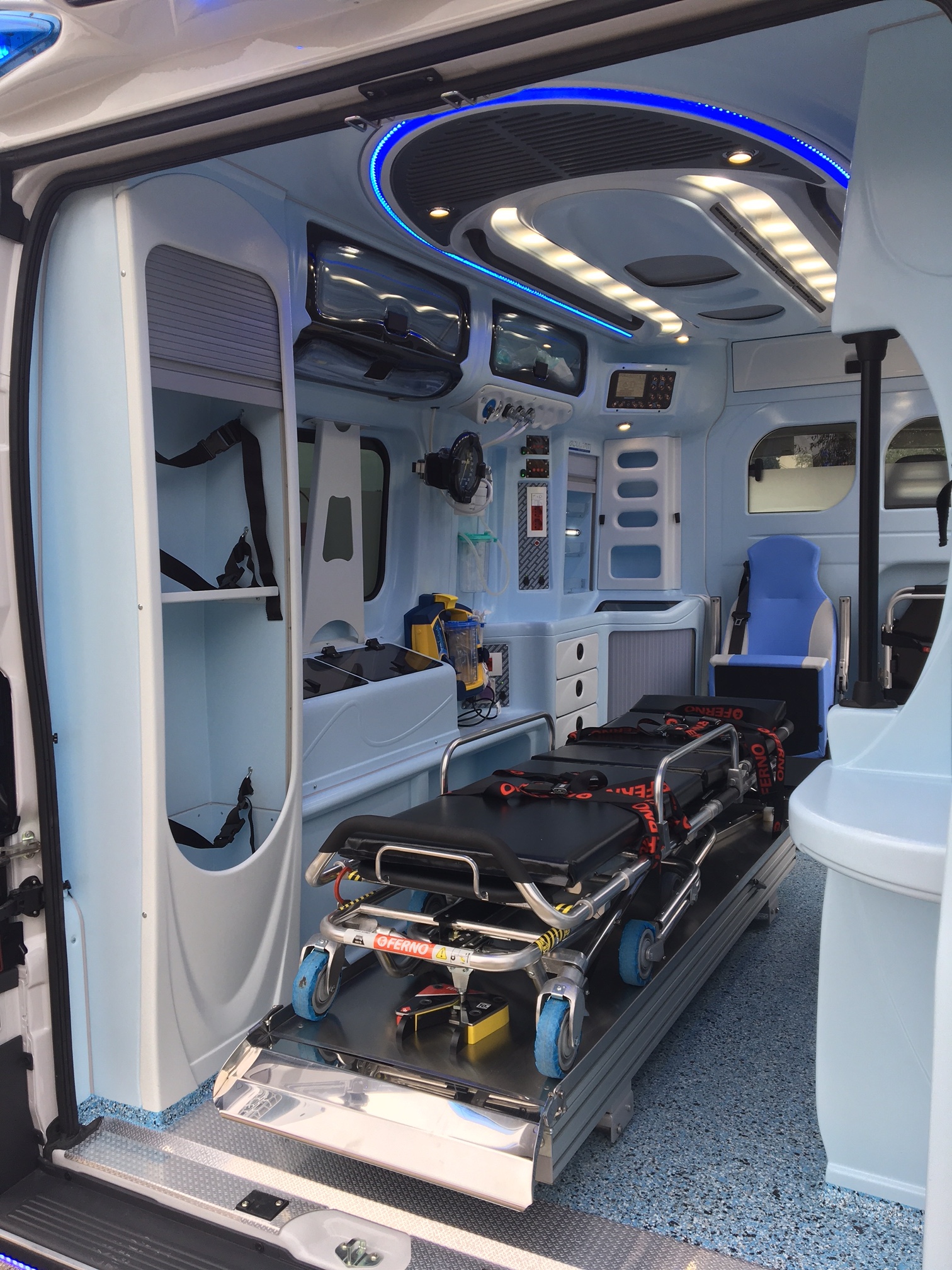

Rivestimento e arredamento della fiancata sinistra:Rivestimento e arredamento della fiancata sinistra , realizzato a struttura monolitica preformata in materiale composito RTM ad altissima resistenza e massima leggerezza, con forme arrotondate, mobili pensili collegati senza giunture o colonne a interrompere le linee. Il materiale è immune a fenomeni di corrosione senza necessità di trattamenti protettivi nemmeno in ambienti particolarmente aggressivi dal punto di vista chimico, di bassa porosità, auto estinguente, non igroscopico, resistente all’usura, riciclabile, igienizzabile e inodore. Elevata resistenza alla rottura e al taglio. Lo spazio a disposizione nel vano sanitario è studiato e ottimizzato per operare in situazioni di emergenza, un arredo curato in ogni dettaglio, che rispetta il design e la disposizione dei comandi di servizio dell’ambulanza, dotati di pulsanti e vani facilmente accessibili e raggiungibili, che infondono subito confidenza senza imporre complicazioni. N.1 Mobile alto a colonna “Trauma”: realizzato in RTM, angoli arrotondati, posizionato nell’angolo posteriore sinistro, utile per alloggiare in posizione verticale n.1 Tavola spinale e n.1 Barella cucchiaio che sono subito disponibile all’apertura delle porte posteriori, dotate di ancoraggio a sgancio rapido. E’ possibile inoltre alloggiare a richiesta anche una tavola spinale pediatrica. Il vano è illuminato da luce Led, ad accensione sincrona con l’apertura delle porte posteriori. Mobile di copertura del passaruota sinistro, con piano a tutta lunghezza utile per alloggiamento e l’ancoraggio di apparecchi medicali, completo di vano a giorno sottostante dotato di fascia di contenimento per riporre presidi sanitari. N.1 PANNELLO A PULSANTI: per l’attivazione e il controllo dei servizi del comparto sanitario: funzionamento elettronico, pannello integrata in alto nell’angolo del mobile, facilmente raggiungibile da qualunque posizione e in particolare dalla postazione medica, anche da seduto. Dotata di display a colori sinottico a matrice LCD, ad alta definizione, pulsanti retro illuminati, divisi in aree funzionali colorate per una facile e veloce individuazione delle utenze da attivare / disattivare, Led di segnalazione stato di attivazione servizi. L’impianto è dotato di autodiagnosi in grado di avvisare gli utenti in caso di malfunzionamenti. La postazione medica è costituita da un piano di lavoro operativo dove trova alloggiamento un box porta aghi e taglianti incassato a filo piano, asportabile, un vano illuminato porta medicinali che può essere dotato di 3 piani, oppure di 2 piani con un sistema porta flaconi disinfettanti. L’ accesso ai vani è rapido e assicurato da uno scorrevole a scomparsa. Il vano porta guanti contiene fino a 4 misure. Nel vano grande angolare apribile con scorrevole a scomparsa trovano alloggiamento fino a 3 bombole di ossigeno (i manometri sono ispezionabili da una finestra trasparente e apribile posizionato sopra il mobile, dove è integrato a filo piano del mobile un BOX porta taglienti e aghi, asportabile. Il mobile è dotato di 4 cassetti di cui uno piu’ grande per utilizzo getta rifiuti. Doppio pensile con ante trasparenti per una facile individuazione del contenuto. Ogni anta del pensile e servo assistita da 2 pistoncini a gas posti ai lati dell’anta, ed il pensile è illuminato da una doppia luce led integrata nel pensile medesimo. La Rampa dei gas medicali è sotto il pensile, dotata di manometro e leva di apertura e chiusura dell’impianto. Flussometro e Sfigmomanometro sono ancorati ad un rail in alluminio con un morsetto amovibile. Sopra la parete divisoria è disponibile un grande vano illuminato, dotato di sportello. L’apertura e chiusura delle ante e degli sportelli è servo assistita da pistoncini idraulici.
Rivestimento e arredamento della fiancata destra: completamente realizzata in materiale composito RTM con profilo arrotondato, immune a fenomeni di corrosione senza necessità di trattamenti protettivi nemmeno in ambienti particolarmente aggressivi dal punto di vista chimico, di bassa porosità, auto estinguente, non igroscopico, resistente all’usura, riciclabile, igienizzabile e inodore. Elevata resistenza alla rottura e al taglio. Eccellente la riparabilità in qualsiasi punto, e in pochissimo tempo, con ridotta spesa, si può riportare alla sua forma e colorazione originale, anche per piccoli danneggiamenti, a differenza di altri materiali come per esempio l’ABS o Poliuretano a spruzzo che non possono essere riparati. Configurata come segue: N.1 MOBILE PENSILE alto sottotetto a giorno, per il contenimento di ausili trauma: ferma capo per tavola spinale, cinture di sicurezza per spinale, stecco bende, eventuali altri accessori. N.1 Vano di stivaggio stecco bende ricavato nella parete laterale destra, nel riquadro della finestra, è fissata un bandella contenitiva in metallo, utile per alloggio di stecco bende rigide a 5 misure. A richiesta è possibile applicare 2 contenitore per tutta la lunghezza della finestra, uno sopra l’altro, oppure una serie di contenitori. N.1 DIVANETTO monoposto o biposto, per la seduta di emergenza del personale sanitario, imbottito e rivestito in eco pelle, dotato di appoggia schiena.N.1 Vano di stivaggio Ked,ricavato sotto il divanetto ptuale manutenzione. Il sistema di aria calda e fredda è gestito elettronicamente dal pannello digitale con display installata nel vano sanitario. Dal pannello di comando digitale si può di regolare la temperatura del microclima e mantenerlo costante attraverso dei sensori che ne mantengono il livello ai valori impostati. La temperatura e la velocità di ventilazione possono essere impostate anche manualmente. In particolare il raffreddamento è tale per cui, data una temperatura interna ed esterna pari a 32 ° C. il raffreddamento, ad almeno 27° nel comparto paziente, avviene in un lasso di tempo di non oltre 15 minuti. Dopo 30 minuti la temperatura è di 24°. Il riscaldamento, erogato nel medesimo modo e dallo stesso impianto, data una temperatura esterna di –10 C° , in 15 min. raggiungere una temperatura interna di 5°. Trascorsi 30 min. il vano sanitario raggiunge una temperatura di 23°. Il termostato di regolazione garantisce una variazione contenuta entro +/- 5 C°.
Ricambio dell’aria nell’ ambiente sanitario (Immissione ed espulsione dell’aria). L’installazione dell’impianto di climatizzazione e areazione, è realizzato in modo da prevenire l’ingresso dei gas di scarico all’interno del vano sanitario. Centralina comandi con display a cristalli liquidi per visualizzare la temperatura impostata e comandi manuali o automatici per selezionare la temperatura e la ventilazione. con 10 punti di erogazione divisi in due linee. La distribuzione dell’aria è Conforme alla norma EN 1789. L’Impianto di aerazione per il ricambio dell’aria è composto da un gruppo soffiante/aspirante, integrato nel plafone sottotetto e protetto da un carter con griglia. Dotato di motore elettrico con tre velocità regolabili sia in aspirazione che in ventilazione. Griglia con alette ad apertura/chiusura automatica contestuale all’accensione della ventilazione/aspirazione e ulteriore griglia di copertura. Alla velocità massima la capacità di ricambio dell’aria max. è di 40 ricambi/ora. La resa è di 800 m3/h. Potenza max 20 W. Ventilatore a 3 velocità.
Illuminazione interna del comparto sanitario. Il sistema di illuminazione a LED in dotazione al nuovo Padiglione 2019, assicura una diffusione della luce su tutto il comparto sanitario, e in particolare sull’area di trattamento del paziente. La tecnologia LED assicura lunga durata minimo 40.000 ore fino ad un massimo di 60.000 ore, consumi ridotti rispetto alle lampade alogene, e luminosità graduabile. Il Padiglione 2019 è dotato di 2 plafoniere a tutta lunghezza che percorrono in modo longitudinale e interamente tutta l’area di trattamento del paziente, dotata di 8 PUNTI LED ad altissima resa luminosa pari a 650 Lumen, ed un indice di resa cromatica pari a 85, per offrire una luminosità priva di zone d’ombra. Intensità luminosa regolabile fino a 4 livelli, tramite pulsante posto sulla centralina principale. Il Padiglione è inoltre dotato di illuminazione “soft” notturna a luce Led Blu con 300 punti luce Led disposti a formare una “U”. Ai 4 angoli del padiglione sono posizionati 4 faretti “spot” a luce Led Bianca, direzionabili, per focalizzare la luce sull’area di trattamento del paziente. Il Padiglione può essere arricchito con l’aggiunta di una plafoniera a Led a luce focalizzata fissa, in direzione della testa del paziente, utile per le manovre di intubazione di emergenza. Illuminazione principale è dotata di regolatore di intensità luminosa fino a 4 livelli. Le performance luminose del prodotto sono conformi alla normativa UNI EN 1789.Il Padiglione 2017, può essere equipaggiato con un punto di erogazione ossigeno con mascherina a caduta dall’alto, alloggiato all’interno di un vano apribile con scorrevole a scomparsa. Ed è dotato di serie di un doppio appendi flebo richiudibile all’interno di un vano, apribile con scorrevole a scomparsa.
Il sistema COMANDI AL VOLANTE denominato “Total Control”, è un avanzato sistema di controllo e di comando delle utenze a bordo dell’ambulanza. Il sistema è composto da due centraline collegate e posizionate rispettivamente in maniera concentrica al volante. Dalla comoda postazione di guida, l’autista può visualizzare attraverso un display le informazioni sullo stato delle utenze e comandare con pulsanti retro illuminati i servizi dell’ambulanza.
Il sistema di comando “TOTAL CONTROL” per la cabina guida, trae il suo principale valore da quanto previsto nel nuovo Codice della Strada, che stabilisce la corretta impostazione delle mani sul volante per condurre il veicolo in sicurezza e prevenire i rischi dovuti alla distrazione (da qui il valore aggiunto relativo alla legge 81/2008 sulla prevenzione dei rischi sui luoghi di lavoro) con l’apposizione di entrambe le mani sul volante preferibilmente in posizione ore 10 e 10 o 09:15.
Il pannello di comodano del lato sinistro è dotato di un display sinottico a matrice ad alta definizione retroilluminato diviso in aree funzionali, più due tasti dedicati al menù, dove vengono visualizzate le varie utenze attive:
Pedana laterale estratta
Porte aperte
Stato di carica batterie
O2 nelle bombole in alta pressione
O2 nelle bombole in bassa pressione
Dati relativi ai pannelli solari: energia in accumulo
Modalità di lampeggio delle barre laterali
La pulsantiera in rilievo identifica ogni comando, ciascuno provvisto di spia che ne identifica la funzione acceso/spento. Le varie funzioni sono divise per tipologia.
Attraverso la pulsantiera sul lato SX è possibile azionare:
Strobo Mascherina.
Spoiler Tecnico.
Strobo Laterali Integra con sequenza.
Luci Laterali.
Impianti Disigen disinfezione automatica.
Pulsantiera lato DX è possibile azionare:
Emergenza
Andamento Veloce
Andamento Lento
Lampeggianti
Sirena.
Seconda Sirena
Deviata clacson
Esclusione Pedana Laterale
Luci vano Sanitario.
In caso di urgenza, la praticità del pulsante EMERGENZA si contraddistingue poichè permette l’azionamento simultaneo delle varie utenze di soccorso quali Lampeggianti, Sirena, Led Blu. Esclusione allarmi centralina. Spia porte aperte con segnale acustico e luminoso. Spia presa 220 V esterna collegata a rete.

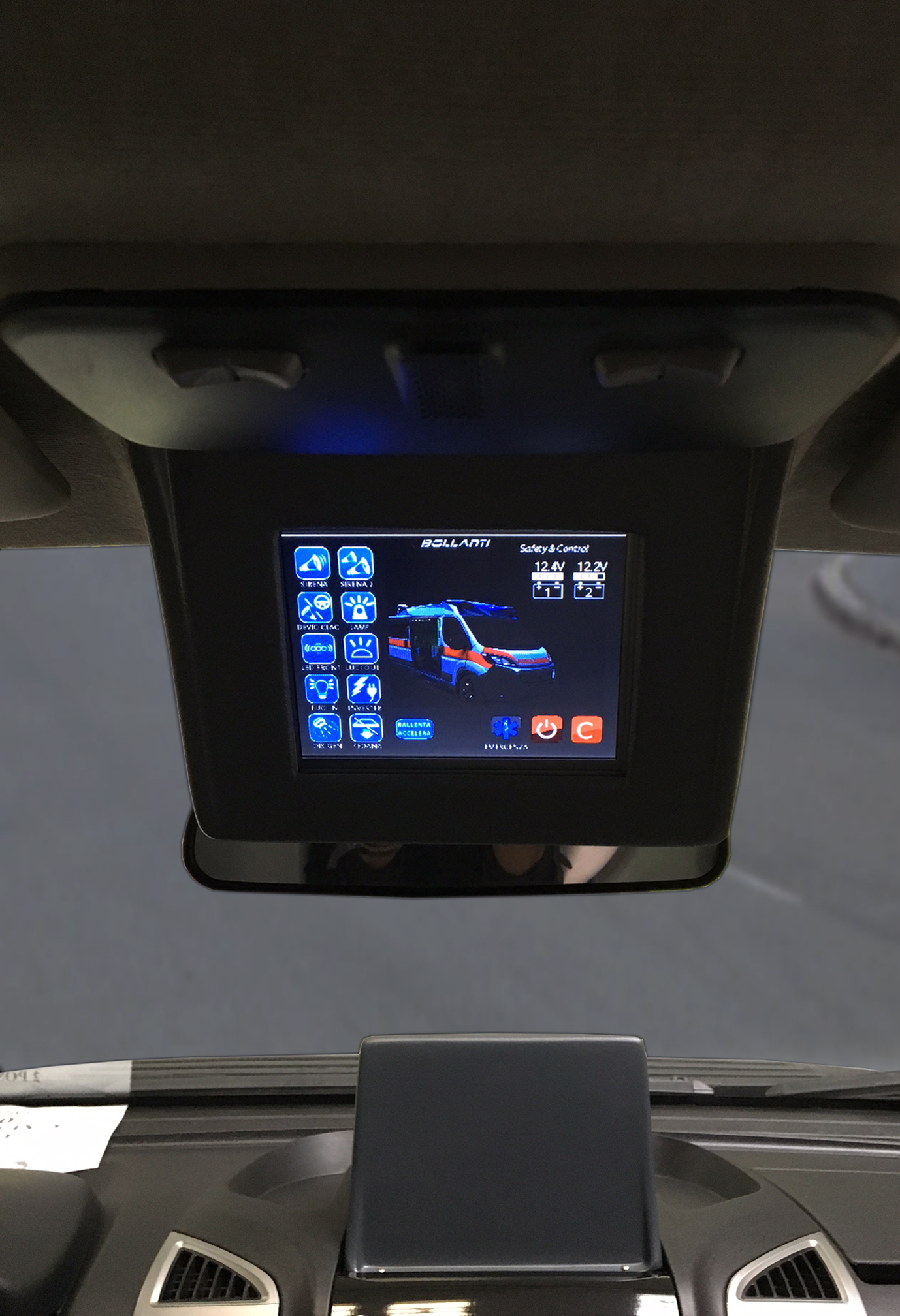

TF13 PANNELLO TOUCH SCREEN
TF13 è il nuovo pannello di comando posizionato in cabina di guida, costituito da un display a colori che integra una tastiera touch screen a disposizione dell'autista o dell'operatore per l'attivazione delle utenze disponibili in Ambulanza, e per la visualizzazione di alcuni parametri relativi agli impianti. La centralina TOUCHSCREEN è alloggiata in cabina guida, in alto, in posizione centrale sopra il rivestimento del tetto a ridosso dello specchietto retrovisore, leggermente inclinata verso il conducente.
TF13 è molto apprezzato dagli operatori sanitari perche è facile da utilizzare, è intuitivo, ha una grafica a colori di rapida lettura, integra in un'unico quadro sia i pulsanti che il display, consente quindi all'operatore di spostare l'attenzione e guardare in un'unica direzione.
La centralina comanda i dispositivi supplementari d’emergenza acustici e sonori, eventuali luci esterne, il gradino elettrico e gli impianti del vano sanitario. Dispone di 14 tasti con icone e scritte dedicati all’attivazione/disattivazione delle utenze e dei sevizi. I 10 tasti dedicati alle utenze sono normalmente CELESTI se non attivati, VERDI se attivati e ROSSI in caso di un corto circuito sull’impianto.
Al centro della grafica è presente un’illustrazione dell’ambulanza che mostra le utenze attive: lampeggianti accesi, strobo nella mascherina accesi, e gli avvisi dei parametri degli impianti: presa esterna inserita, porte aperte e gradino laterale estratto. Nella parte superiore ci sono le indicazioni dello stato di carica delle batterie e dei pannelli solari (se installati). In basso si visualizza la temperatura del vano sanitario.
I pulsanti touch si attivano anche indossando i guanti in lattice.

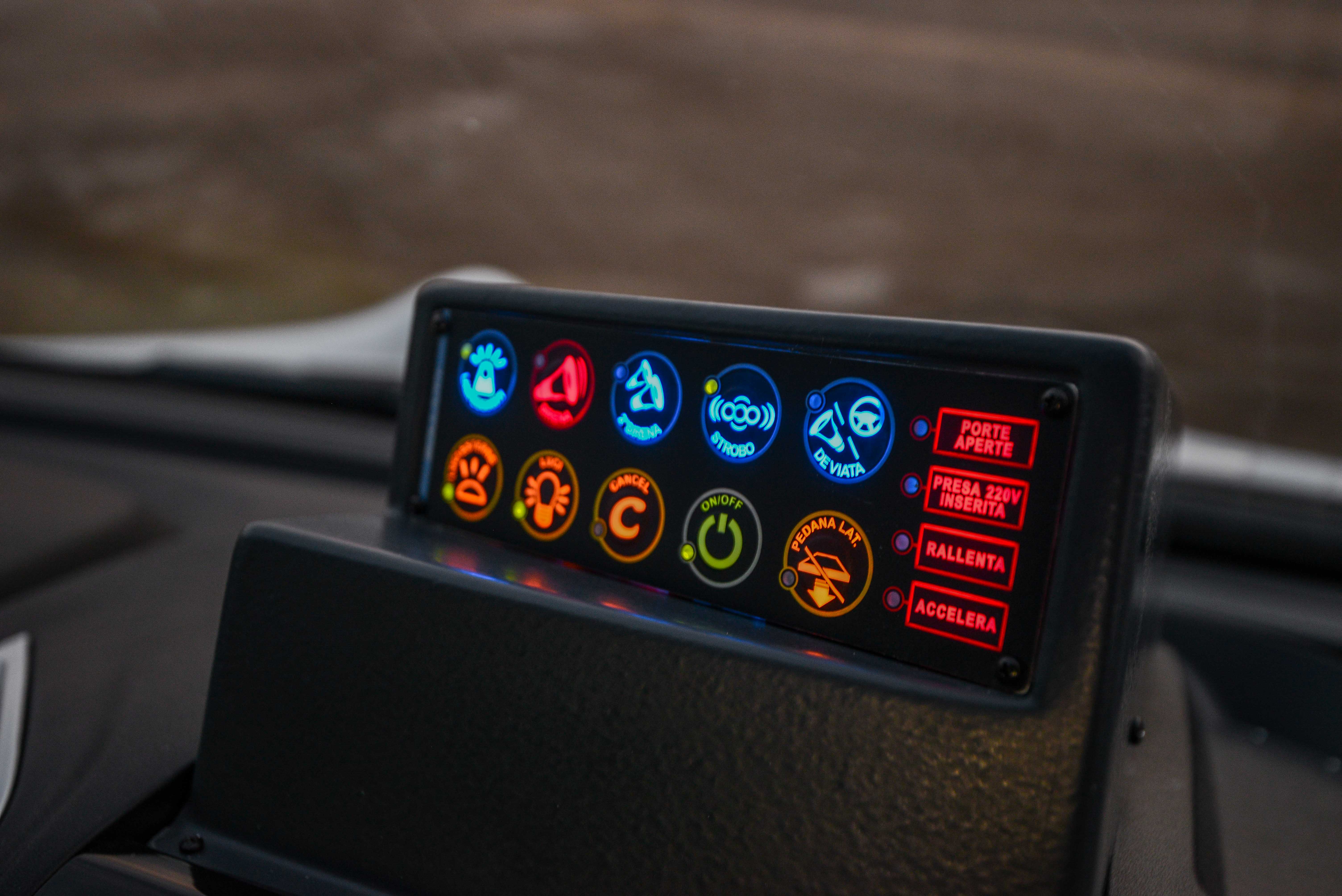

CP10 PANNELLO COMANDI
Il pannello comandi CP10 equipaggia di serie tutta la gamma di Ambulanze. In base alla configurazione del veicolo, può essere integrato alla plancia originale, oppure posizionato in apposito carter sopra il cruscotto. CP10 è composto da una grafica semplice e intuitiva, colorata con 3 colori che aiutano ad identificare rapidamente l'utenza da attivare. I pulsanti sono grandi e a membrana, con icona e indicazioni scritta della funzione per un rapido riconoscimento delle utenze disponibili. I pulsanti sono retro illuminati e dotati di spia “Led” di segnalazione utenza attiva. Il pannello comandi del vano guida, comunica con il pannello comandi del vano sanitario. A destra dei pulsanti, si trovano 3 spie luminose (con indicazioni scritta delle funzionalità) per segnalare: porte aperte, presa 220 V. inserita, e i comandi inviati all'autista dagli operatori dal comparto sanitario, "rallenta e accelera" .

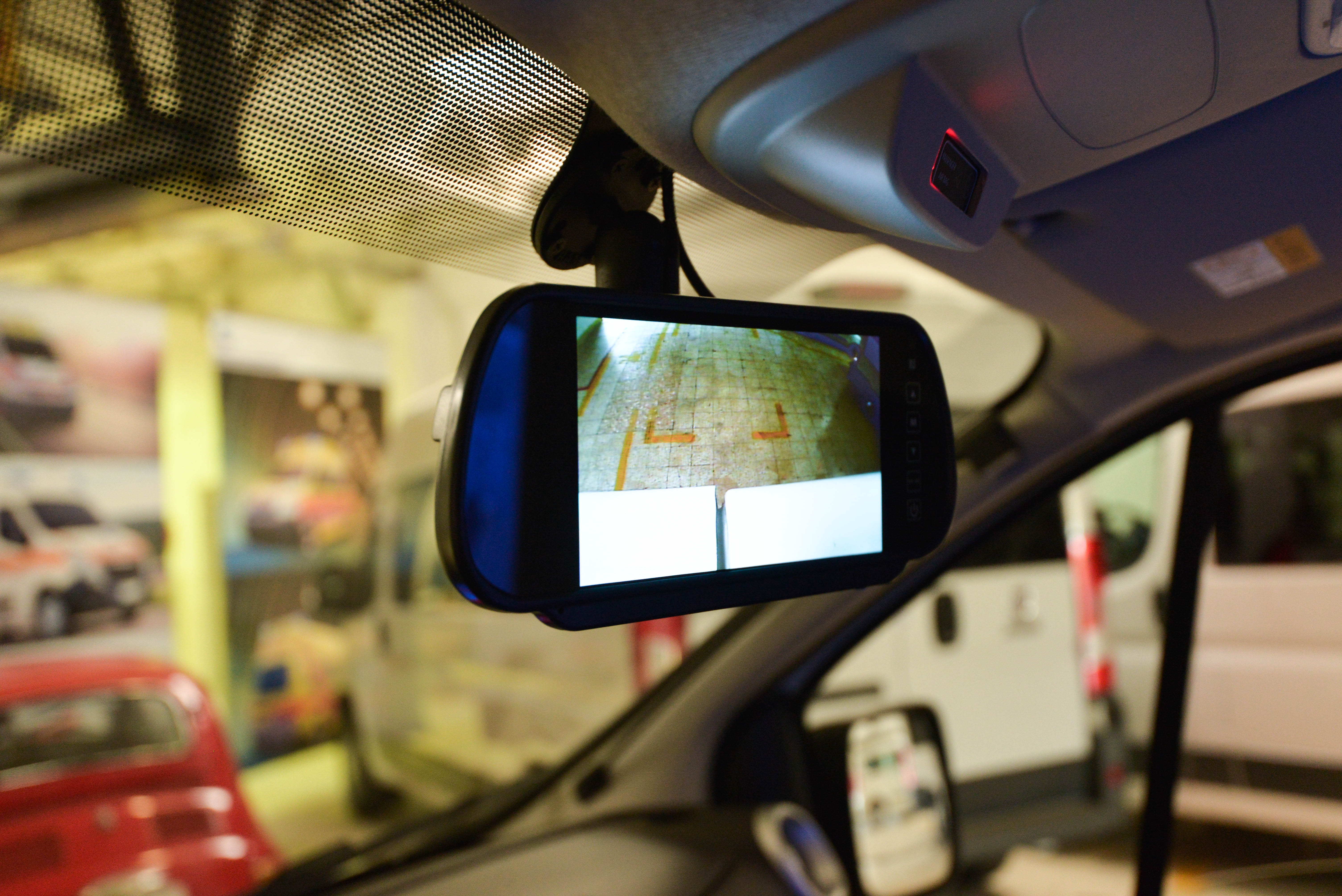

RETROCAMERA
Telecamera posteriore esterna per visualizzare gli ostacoli in retro marcia, oppure telecamera interna al comparto sanitario per visualizzare l'interno del comparto sanitario. Applicazione sullo specchietto originale del veicolo.
CLIMATIZZAZIONE
L’impianto di climatizzazione del vano sanitario è particolarmente curato per ottenere un microclima ideale al comfort dei pazienti e degli operatori. La diffusione dell’aria avviene attraverso una doppia linea di canalizzazione integrata nel soffitto: i diffusori permettono all’ aria di diffondersi nell’ ambiente in modo omogeneo senza creare vortici o fastidiosi flussi. Il posizionamento del gruppo di ventilazione, nel sottotetto, in vano coibentato, garantisce la silenziosità del sistema e una facile accessibilità per l’eventuale manutenzione. Il sistema di aria calda e fredda è gestito elettronicamente dal pannello digitale con display installata nel vano sanitario. Dal pannello di comando digitale si può di regolare la temperatura del microclima e mantenerlo costante attraverso dei sensori che ne mantengono il livello ai valori impostati.
La temperatura e la velocità di ventilazione possono essere impostate anche manualmente. In particolare il raffreddamento è tale per cui, data una temperatura interna ed esterna pari a 32 ° C. il raffreddamento, ad almeno 27° nel comparto paziente, avviene in un lasso di tempo di non oltre 15 minuti. Dopo 30 minuti la temperatura è di 24°. Il riscaldamento, erogato nel medesimo modo e dallo stesso impianto, data una temperatura esterna di –10 C° , in 15 minuti. raggiungere una temperatura interna di 5°. Trascorsi 30 minuti. il vano sanitario raggiunge una temperatura di 23°. Il termostato di regolazione garantisce una variazione contenuta entro +/- 5 C°.

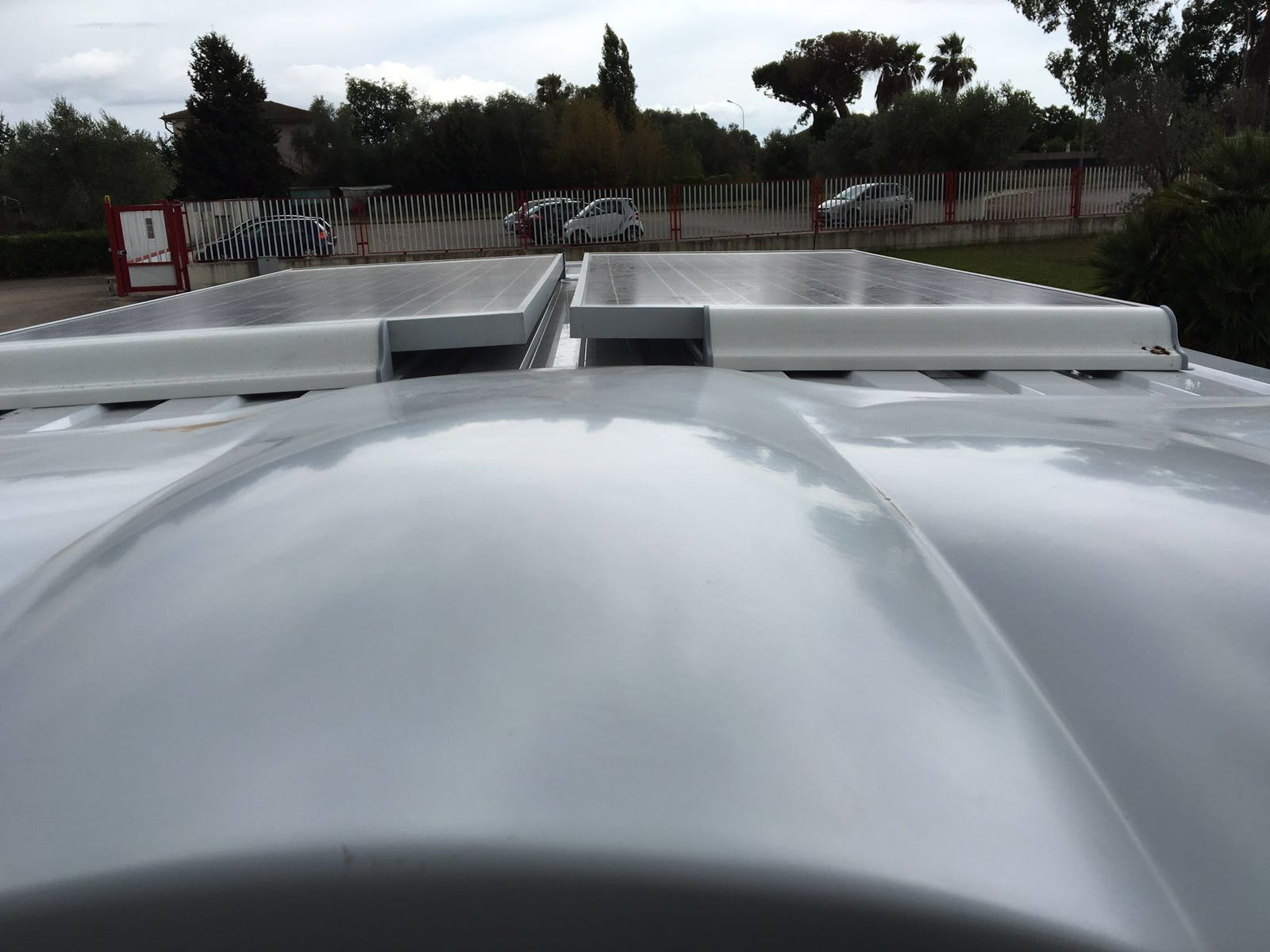

SOLENERGY 140W
Installazione sul tetto dell'Ambulanza di: n.2 moduli SOLENERGY pannelli fotovoltaici con regolatore di tensione, per mantenere costantemente sotto carica la batteria supplementare dedicata ad alimentare i servizi del comparto sanitario. Conformi ai piu' rigorosi standard qualitativi e di sicurezza IEC61215, IEC61730 e certificazione ISO9001/ISO14000. Resistono infatti alle piu' gravose condizioni ambientali e di inquinamento. Sono dotati di diodi by-pass per proteggere le celle da sovratensioni e minimizzare la perdita di potenza dovuta ad eventuali fenomeni di ombreggiamento. Numero celle 32, tipologia celle mono, tensione nominale 12V. Potenza massima 140W, dimensioni mm.1475*676*60, peso 12Kg.

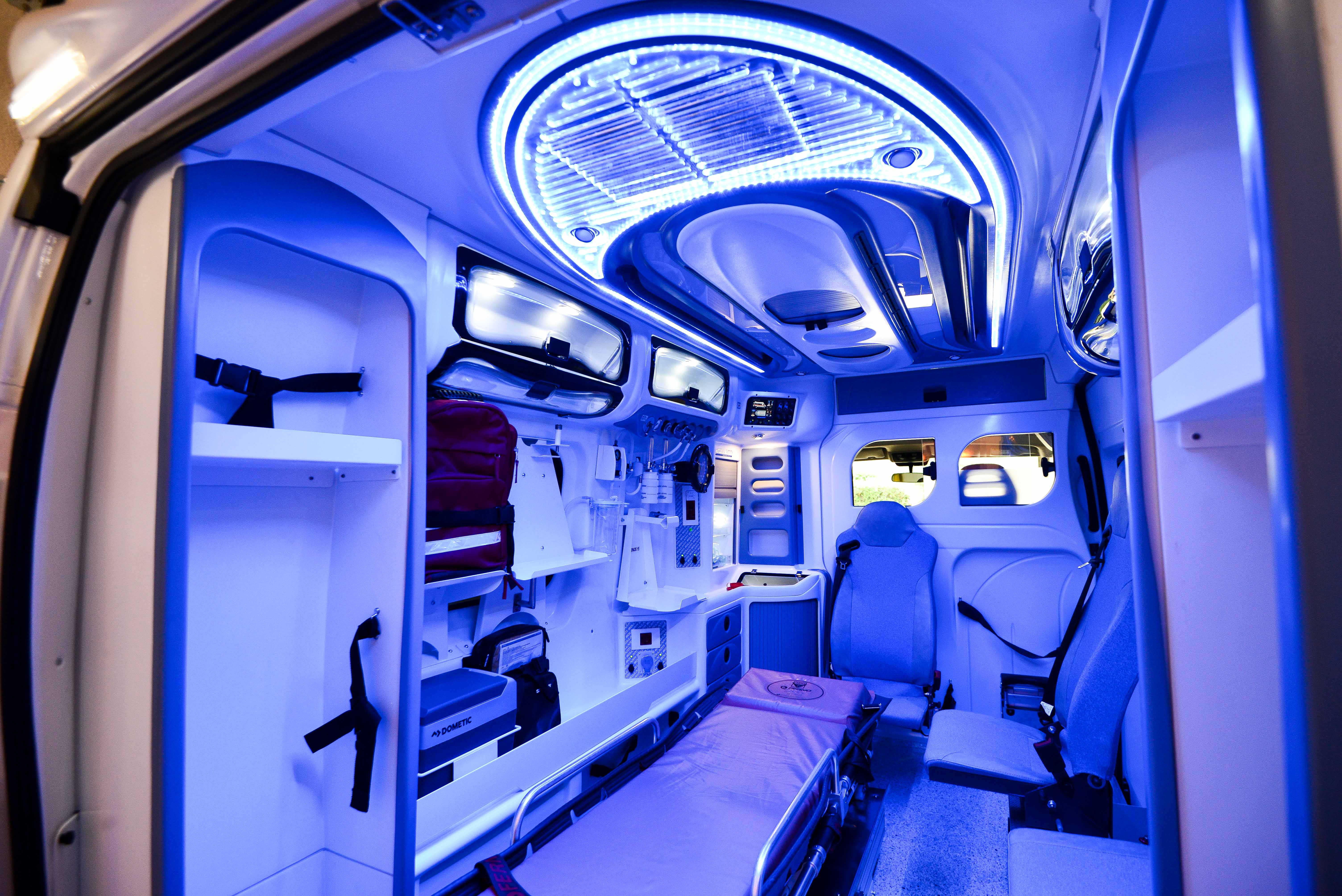

ILLUMINAZIONE PERIMETRALE INTERNA 300 LED BLU
ILLUMINAZIONE PERIMETRALE NOTTURNA DEL COMPARTO SANITARIO, 300 LED BLU INTEGRATI NEL PADIGLIONE

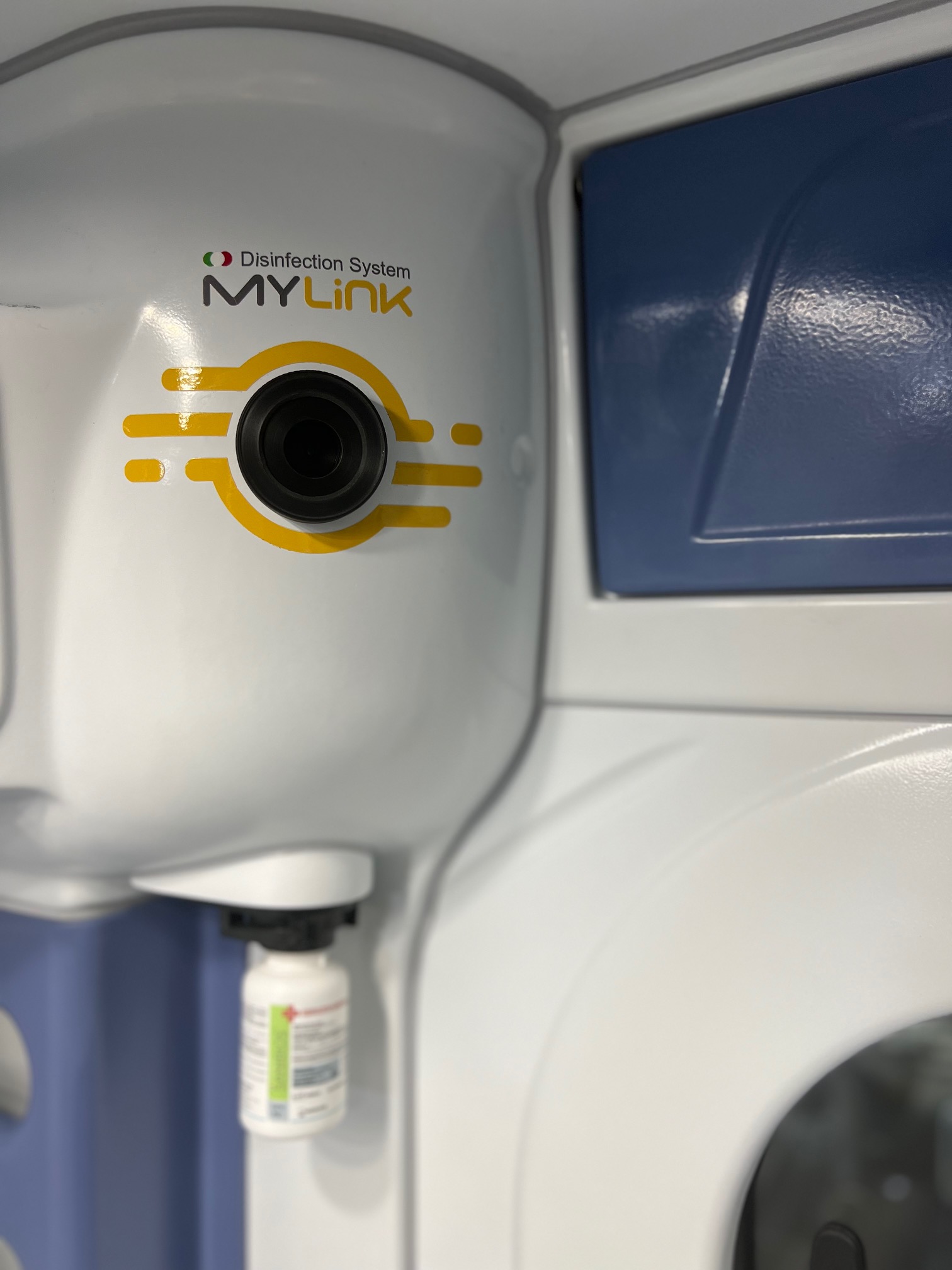

MY LINK DISINFECTION SYSTEM
MY Link I:
Tecnologia di Bio Disinfezione Automatica per Ambulanze - è un
dispositivo innovativo di nebulizzazione che distribuisce in modo uniforme
soluzioni liquide pronte all'uso, come dispositivi medici di classe IIa,
Presidi medico-chirurgici, biocidi e igienizzanti, sotto forma di aerosol secco
(senza residui umidi). In soli 30 secondi, è in grado di saturare l'ambulanza,
compresa la cabina di guida, riducendo la carica batterica fino al 99% sia
nell'aria che sulle superfici, anche le più nascoste.
La
caratteristica distintiva di MY Link I è il suo sistema di auto-configurazione
del ciclo di trattamento, protetto da brevetto industriale e unico nel suo
genere. Questo sistema utilizza parametri di funzionamento specifici per ogni
ambiente, abilitati tramite la tecnologia AMIL Link e contenuti in un
protocollo operativo personalizzato per il cliente. Con MY Link I, è possibile
eseguire trattamenti d'urto o di sterilizzazione (con abbattimento del 99,9999%
su spore) senza modificare alcuna configurazione dell'ambiente,
semplicemente utilizzando cartucce di bio disinfettante monodose per
raggiungere un totale abbattimento microbiologico. Il dispositivo comunica
bi-direzionalmente con la piattaforma web AMIL Link tramite connessione
Bluetooth, WiFi e GPRS, consentendo il controllo e il monitoraggio delle
attività. Dopo ogni disinfezione o sterilizzazione, i dati registrati vengono
automaticamente inviati alla piattaforma AMIL Link, che genera un
rapporto di buon esito dell'attività e completa automaticamente il piano di
autocontrollo del cliente.
LINK RESCUE SISTEMA DI SANIFICAZIONE
BVS1155 (2040.I-A) - fornito di SERIE
con:
·n.
01 tablet Android,
·n.
12 flaconi da 100 ml di disinfettante SANIBIOS (BVS1159)(2065.34) presidio
medico chirurgico, con principio attivo Perossido di idrogeno, biocida, per la
disinfezione, la sterilizzazione e l’antisepsi, ad azione quadrivalente (su
batteri, virus, funghi e spore) ed attivo su biofilm, ambientalmente sicuro,
soluzione ecocompatibile, (consente 8 sanificazioni ciascuno)
OPTIONAL a RICHIESTA, per il
controllo in tempo reale dell’impianto,
tramite qualsiasi dispositivo elettronico, come smartphone e
tablet, e per la stampa in automia dei
certificati di avvenuta disinfezione, è possibile abbonarsi
alla piattaforma web, che offre diverse opzioni di accesso con credenziali
personalizzate, consentendo a diversi utenti di consultare le attività su
veicoli diversi. Si elimina la necessità di attività manuali e registri
cartacei, scongiurando l’errore umano e garantendo un controllo completo dei
consumi e delle attività di disinfezione e sterilizzazione, in conformità con
le procedure documentate all'interno di un piano di autocontrollo digitale,
sempre disponibile sulla piattaforma LINK RESCUE INTEGRA - 24 ore su 24 (BVS1160)(2015.32)
ILLUMINAZIONE COMPARTO SANITARIO
ILLUMINAZIONE COMPARTO SANITARIO
Il sistema di illuminazione a LED in dotazione al nuovo Padiglione, assicura una diffusione della luce su tutto il comparto sanitario, e in particolare sull’area di trattamento del paziente. La tecnologia LED assicura lunga durata minimo 40.000 ore fino ad un massimo di 60.000 ore, consumi ridotti rispetto alle lampade alogene, e luminosità graduabile. Il Padiglione è dotato di 2 plafoniere a tutta lunghezza che percorrono in modo longitudinale e interamente tutta l’area di trattamento del paziente, dotate di 8 PUNTI LED ad altissima resa luminosa pari a 650 Lumen, ed un indice di resa cromatica pari a 85, per offrire una luminosità priva di zone d’ombra. Il Padiglione è inoltre dotato di illuminazione “soft” notturna a luce Led Blu con 300 punti luce Led disposti a formare una “U”.
Ai 4 angoli del padiglione sono posizionati 4 faretti “spot” a luce Led Bianca, direzionabili, per focalizzare la luce sull’area di trattamento del paziente. Il Padiglione può essere arricchito con l’aggiunta di una plafoniera a Led a luce focalizzata fissa, in direzione della testa del paziente, utile per le manovre di intubazione di emergenza. Illuminazione principale è dotata di regolatore di intensità luminosa fino a 4 livelli. Le performance luminose del prodotto sono conformi alla normativa UNI EN 1789.
Il Padiglione, può essere equipaggiato con un punto di erogazione ossigeno con mascherina a caduta dall’ alto, alloggiato all’ interno di un vano apribile con scorrevole a scomparsa. Ed è dotato di serie di un doppio appendi flebo richiudibili all’interno di un vano, apribile con scorrevole a scomparsa.

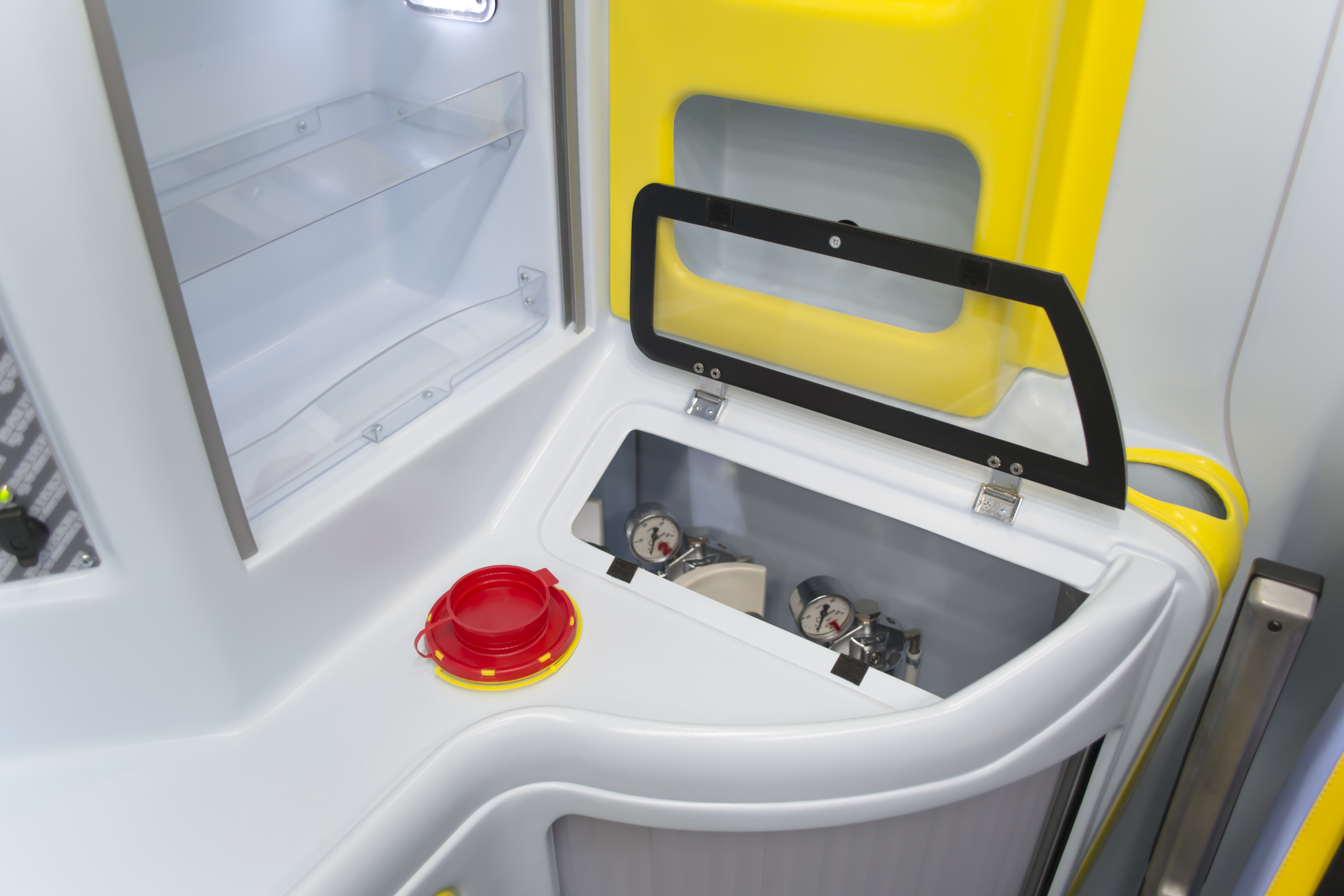

ANTA TRASPARENTE APRIBILE PER ACCESSO RAPIDO AL VANO BOMBOLE
Anta trasparente apribile per visualizzazione e accesso rapido dall'alto, al vano bombole del comparto sanitario, comodamente dal sedile contro marcia, per regolazione riduttori di pressione e visualizzazione manometri.
BOX PORTA RIFIUTI SUPPLEMENTARE
Box porta rifiuti supplementare, con sacchetto monouso, posizionato fisso alla paratia divisoria, dietro il sedile medico. Si può lasciare il coperchio di chiusura sempre aperto, fissandolo con strip di velcro alla paratia, per consentire di gettare il rifiuto rapidamente.
LUX LUCE CONCENTRATA
Al padiglione può essere integrata una plafoniera fissa, a Led, con fascio di luce focalizzato in direzione della testa del paziente, utile per le manovre di intubazione di emergenza. La plafoniera con luce concentrata è dotata di 4 Power Led con una durata garantita di 50.000 ore, classe di protezione IP IP6K 9K, funzionante da 9 a 31 Volt, consumo 6 Watt, distribuzione illuminazione ad una distanza di 1.5 metri di altezza: 125 Lux con diametro di 1.22 metri.

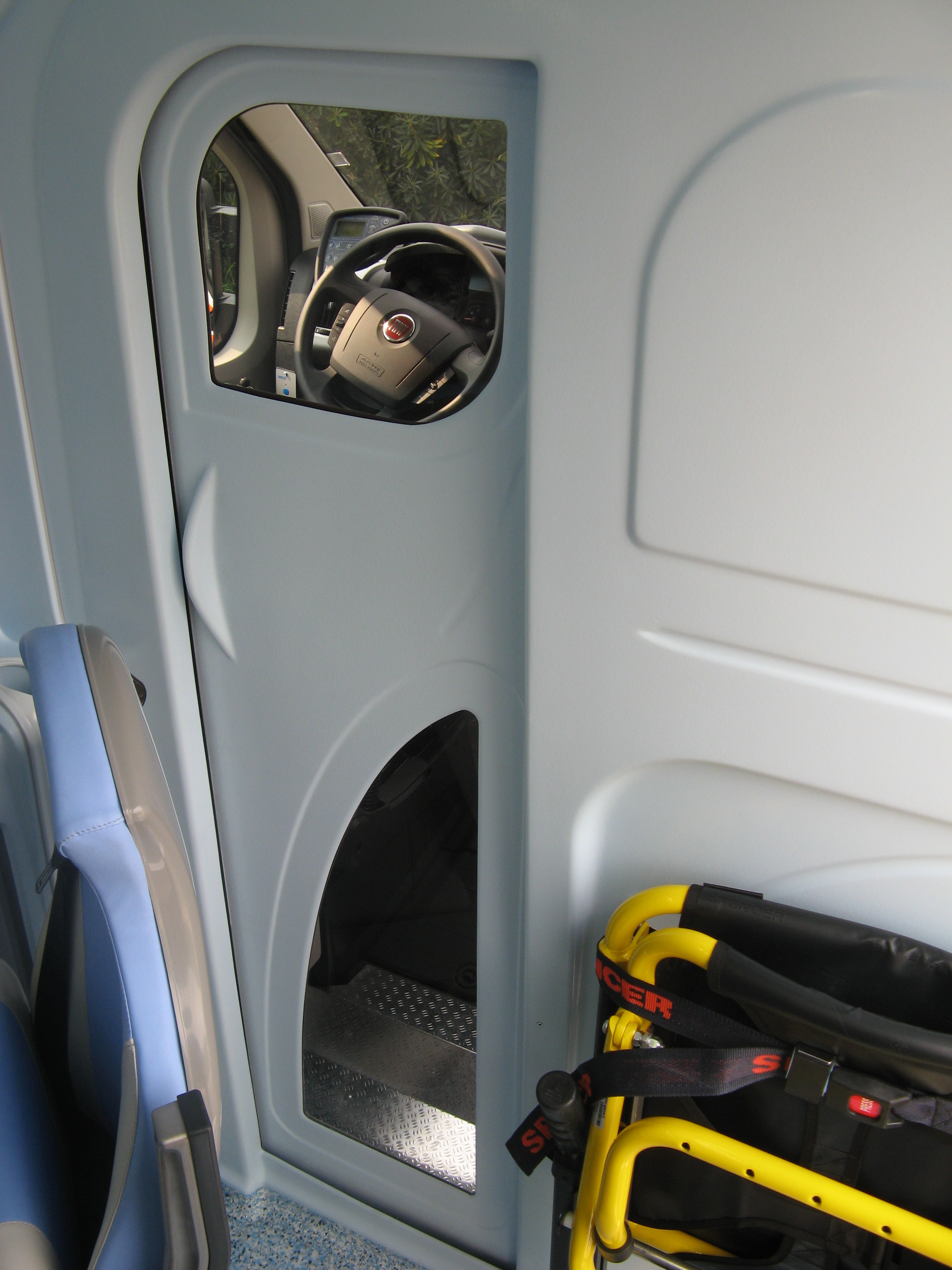

PORTA DI PASSAGGIO 2V
Porta di comunicazione realizzata nella parete divisoria, utile per il passaggio dalla cabina di guida al comparto sanitario e viceversa. La porta è realizzata con struttura in metallo, rivestita con carter in RTM , dotata di doppio vetro temperato fisso superiore e inferiore, design a vela per il vetro inferiore, maniglie di apertura e chiusura integrate da stampo. Possibilità di azionamento meccanico manuale, oppure elettrico con pulsante.
BOX GETTA AGHI E TAGLIENTI
Porta aghi e taglienti, Box rotondo con tappo rosso, monouso, asportabile, incassato nel piano del mobile, vicino al vano di medicazione.

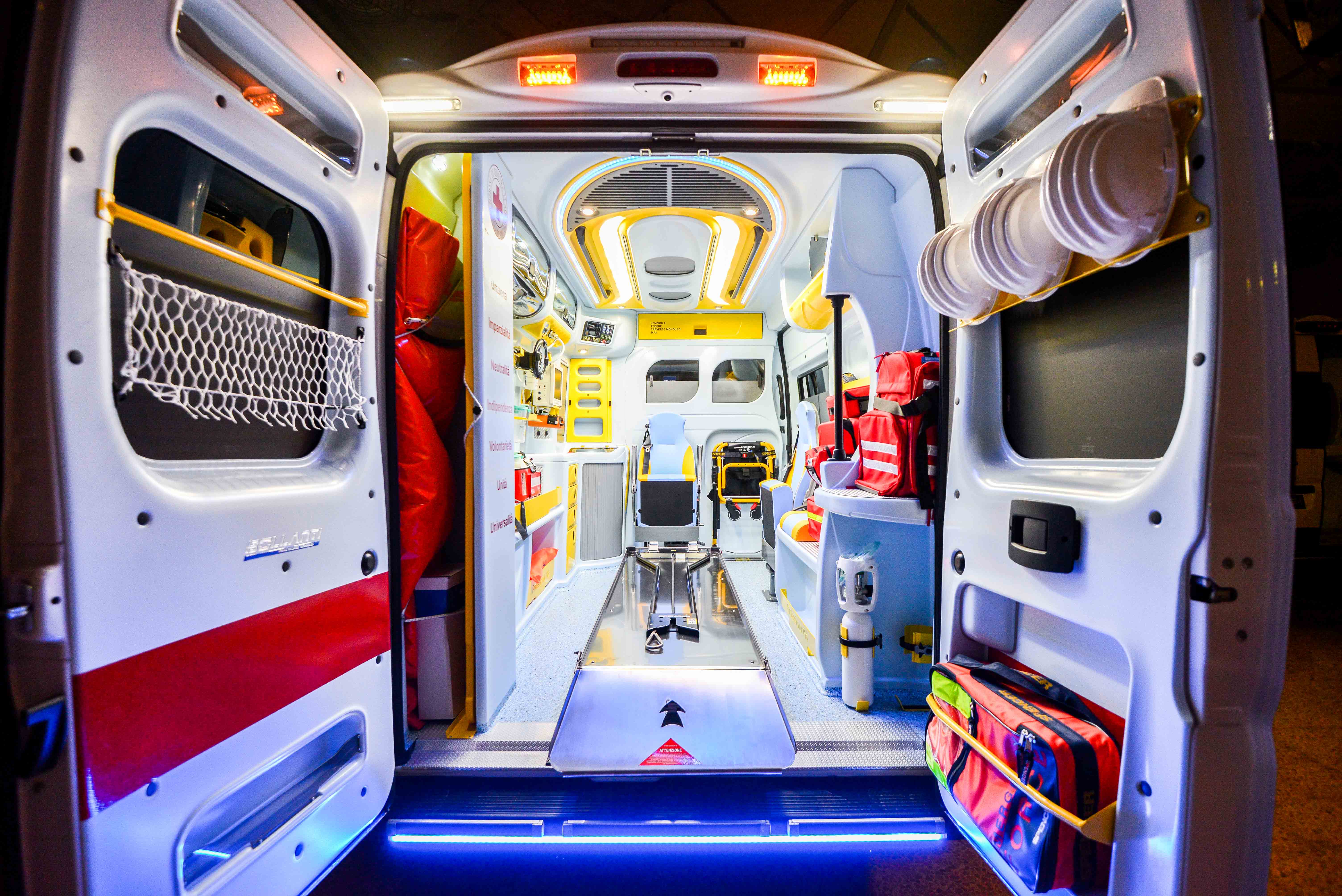

ALLESTIMENTO PORTE POSTERIORI
Utilizziamo ogni generosa disponibilità di spazio
Il supporto per collari cervicali, è costituito da una barra metallica verniciata con smalta, fissata nel riquadro finestra della porta posteriore destra o sinistra, e da una rete elastica con funzione di contenimento e anti movimento collari durante la marcia del veicolo. Il sistema consente di riporre i collari in modo ordinato, di averli disponibili all'apertura delle porte posteriori.
Il supporto per gli elmetti di sicurezza, è realizzato in Metallo presso piegato, dotato di elastici di trattenuta per singolo elmetto. Il supporto è fissato nel riquadro della porta posteriore sinistra oppure a destra, e rende pronti all'uso gli elmetti all'apertura delle porte posteriori.
Il supporto per la valigia contenente il set da scasso è ricavato nella parte bassa a destra della porta posteriore, ed è dotato di una barra in metallo, verniciata con smalto, oppure può essere ricavato un vano applicando una bandella in metallo.
Le porte posteriori sono completamente (e non parzialmente) rivestite con pannelli in materiale composito stampato RTM, fissati alle porta per mezzo di tappi a pressione, e sigillati per tutto il loro perimetro. Nei pannelli sono ricavati ulteriori piccoli vani (due piccoli vani nella porta sinistra, vano superiore e vano inferiore) e un piccolo vano superiore sulla porta destra, dove vengono fissate ai bordi delle fasce di contenimento in Lexan che consentono di utilizzare detti vani per riporre cinture di sicurezza e piccoli presidi.
SUPPORTO BOMBOLA PORTATILE
Supporto per una bombola portatile da lt.2/3 oppure da lt.5, realizzato in metallo preformato, verniciato con smalto di colore in tinta con l'arredo, dotato di velcro interno anti vibrante, cintura regolabile per ancoraggio bombola

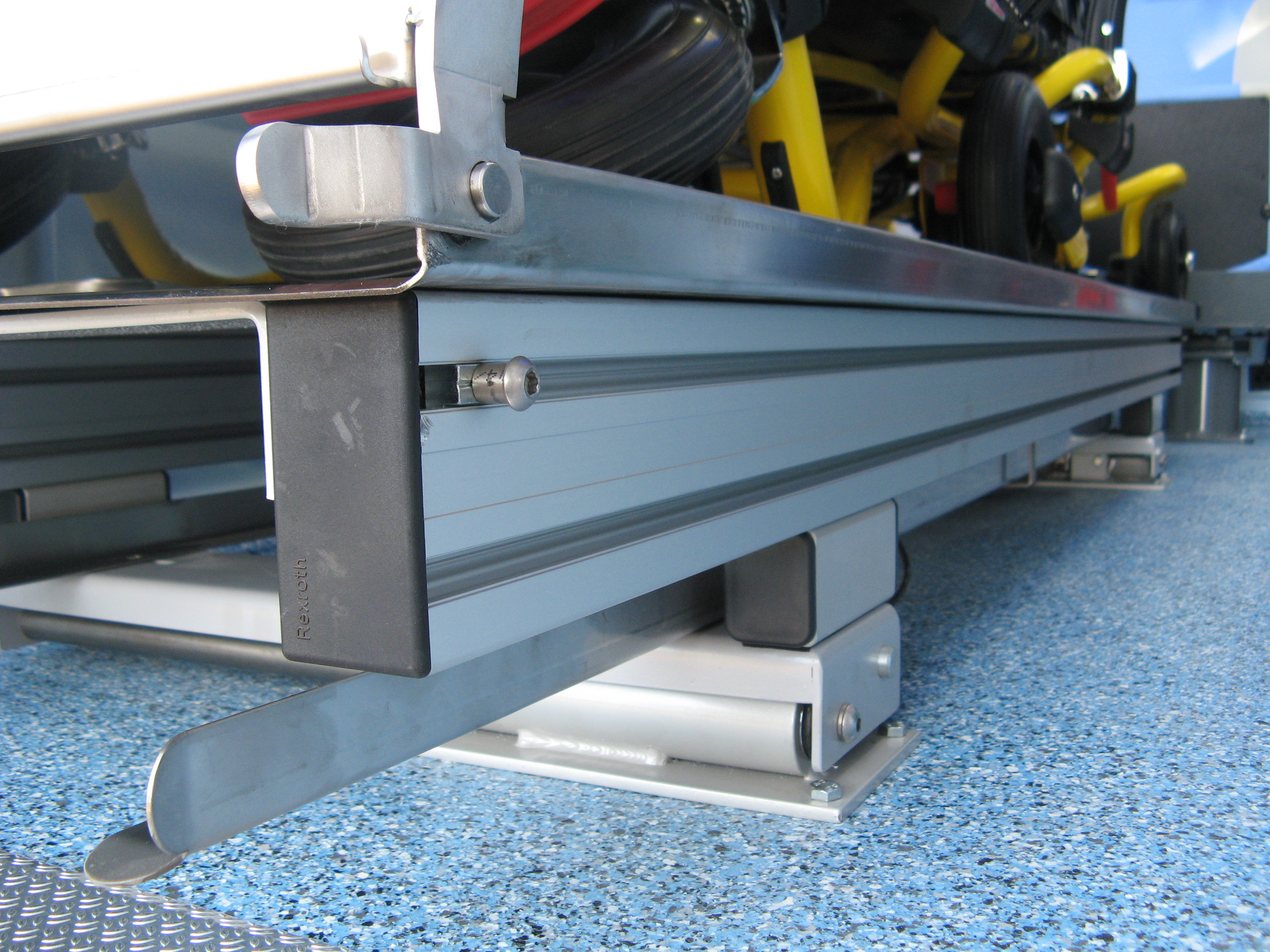

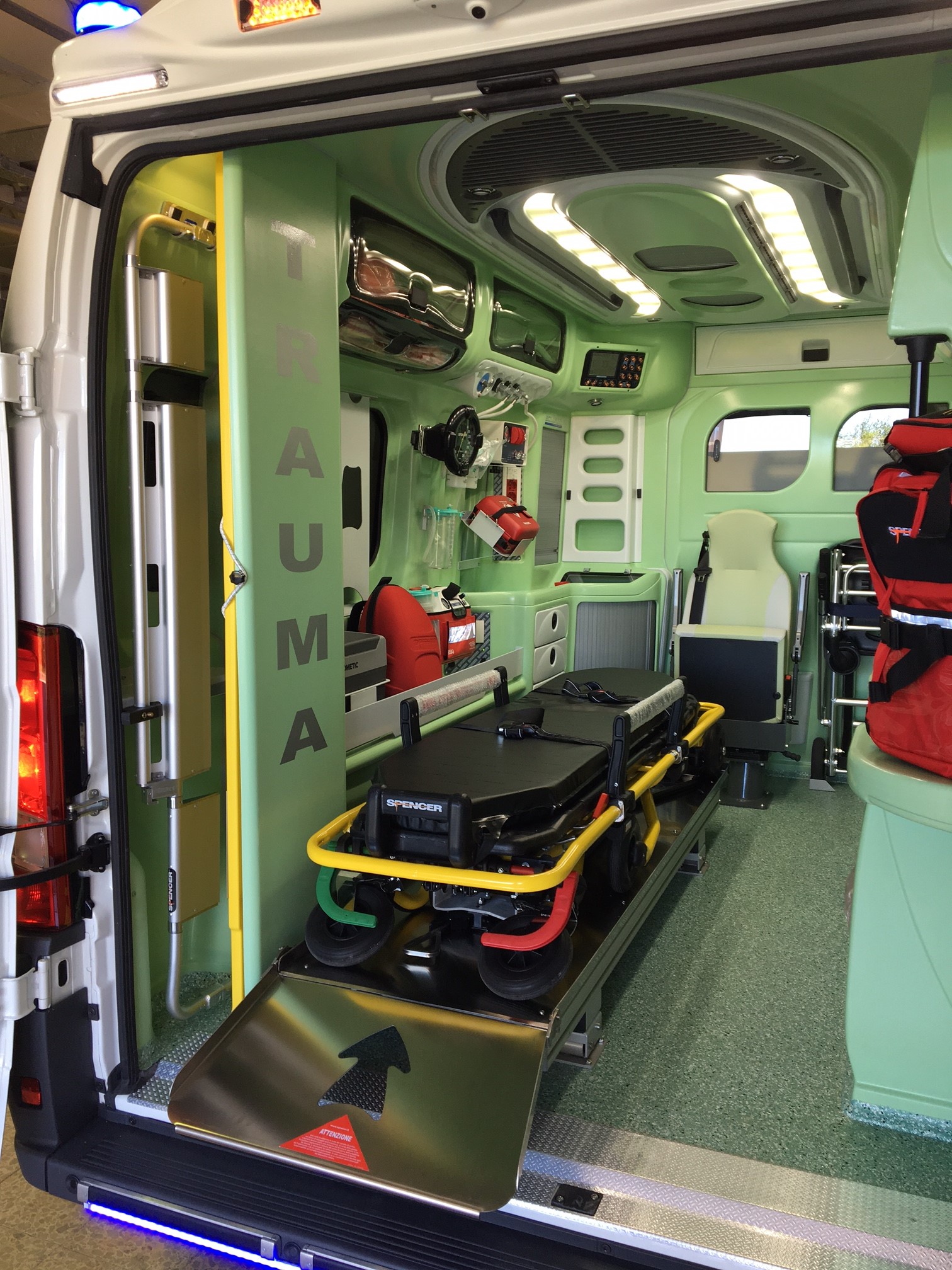

SUPPORTO BARELLA AUTO CARICANTE
PIANO di supporto alla Barella auto caricante, del tipo FISSO o con funzione TRASLABILE (trasla lateralmente per consentire all’ operatore sanitario di gestire al meglio la posizione del paziente, e operare in tutta l'area circostante alla Barella). Tutti i piani di supporto alla Barella primaria auto caricante sono realizzati in acciaio e alluminio con profilati Bosch e piano in acciaio inox 15/10, dotati di n.1 vano, oppure di n.2 vani sottostanti al Piano, utili per alloggiamento di una tavola spinale adulto e di una barella cucchiaio. Il piano è di nostra progettazione e costruzione, cosi composto: rampa a ribalta di caricamento in acciaio inox 20/10, utile per agevolare il caricamento e l’estrazione della barella primaria, servo assistita in apertura e chiusura da pistoncino idraulico posizionato lateralmente al piano. Profili in gomma interposti tra le lamiere per la riduzione delle vibrazioni in marcia. La struttura portante del piano è trattata superficialmente con anodica pari a 12 micron che ne assicura la resistenza alla corrosione e alla ruggine. Il piano traslatore con il doppio vano (si può avere sia nella versione fissa che traslabile) è dotato di un sistema meccanico di inclinazione del piano, per agevolare le operazioni di carico e scarico Barella. I modelli sono (TOP versione fissa con 1 vano sottostante, TOP1 versione traslabile con un vano sottostante, TOP2 versione fissa o traslabile con 2 vani sottostanti e inclinazione meccanica del piano).

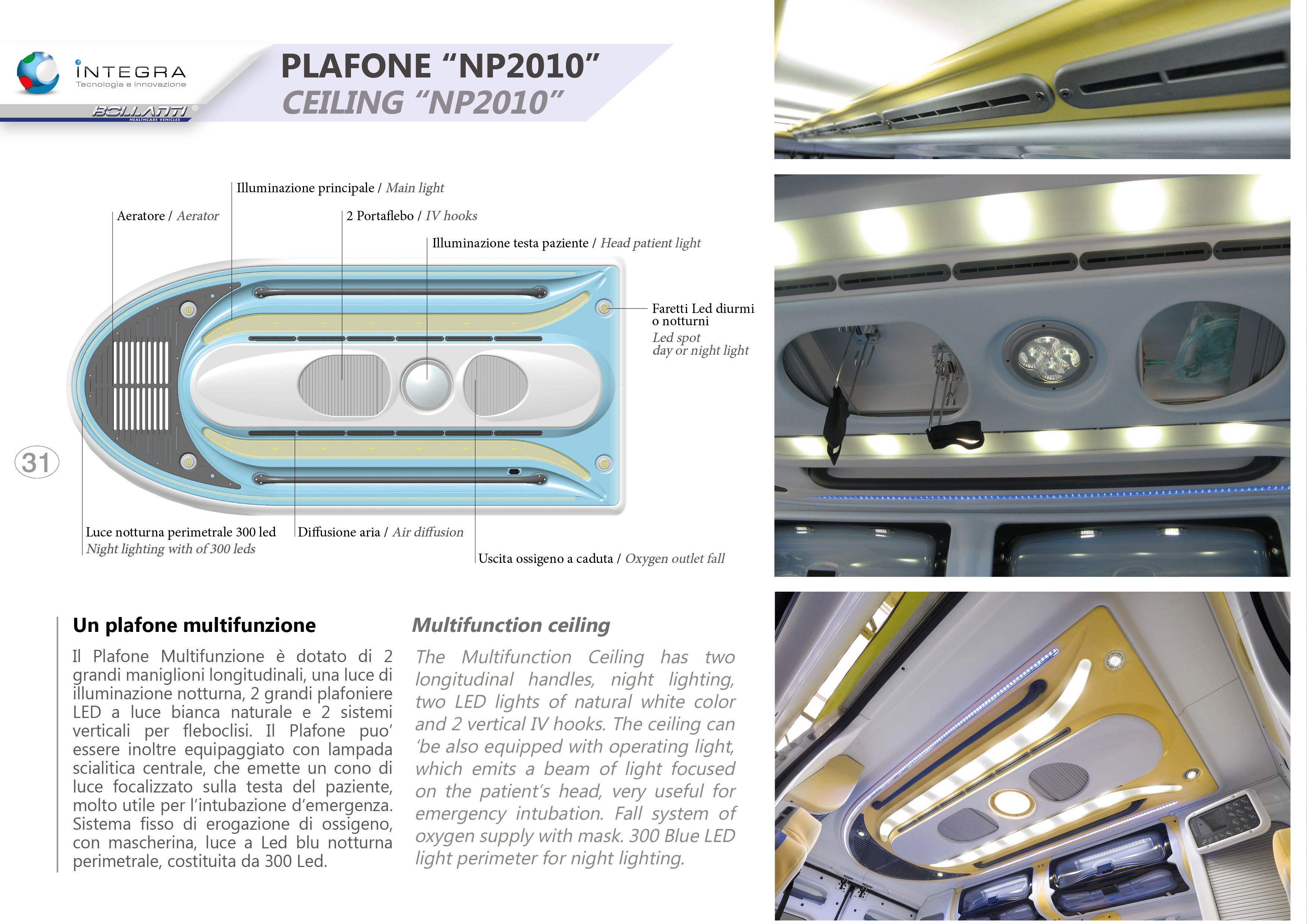

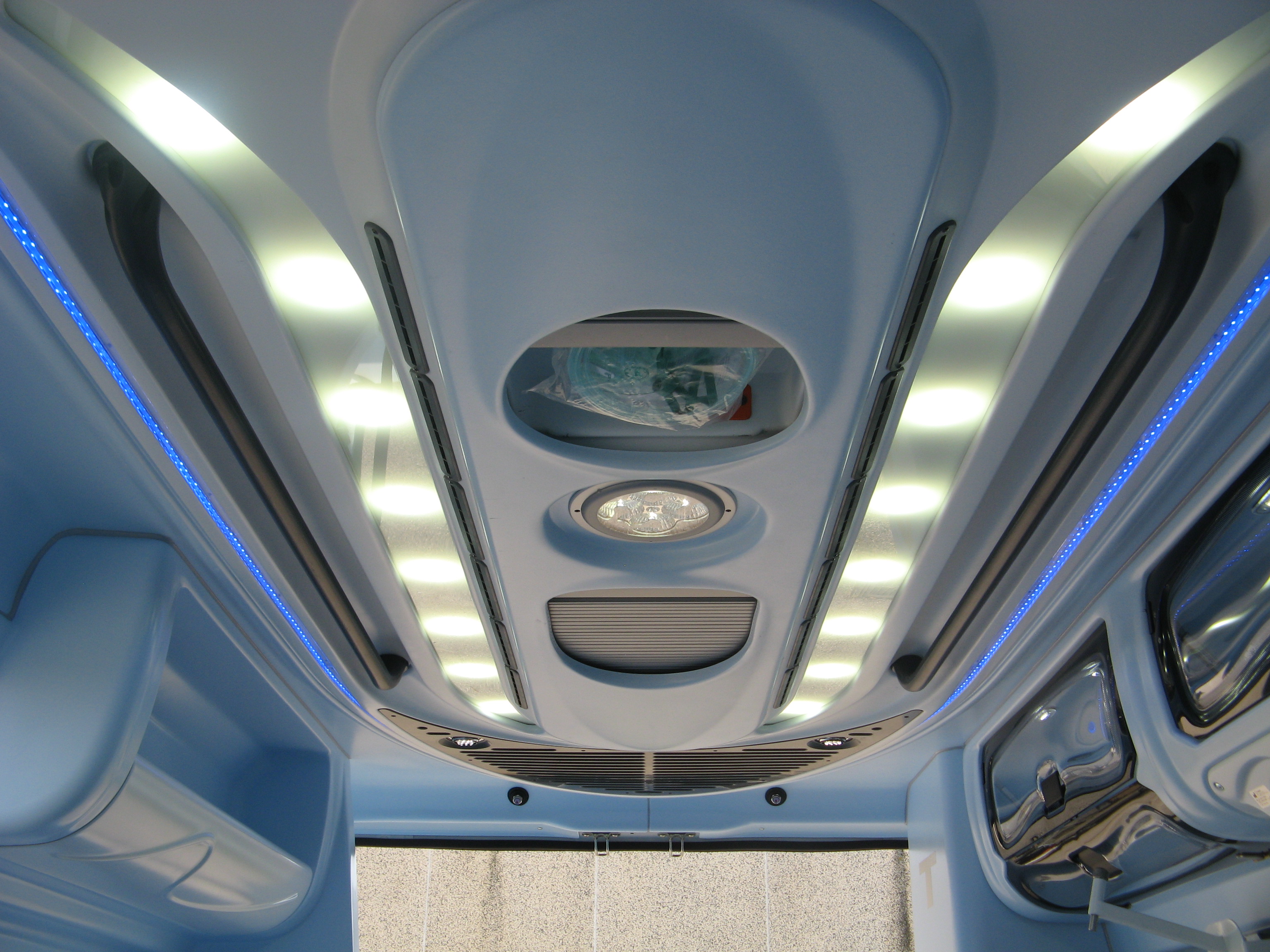

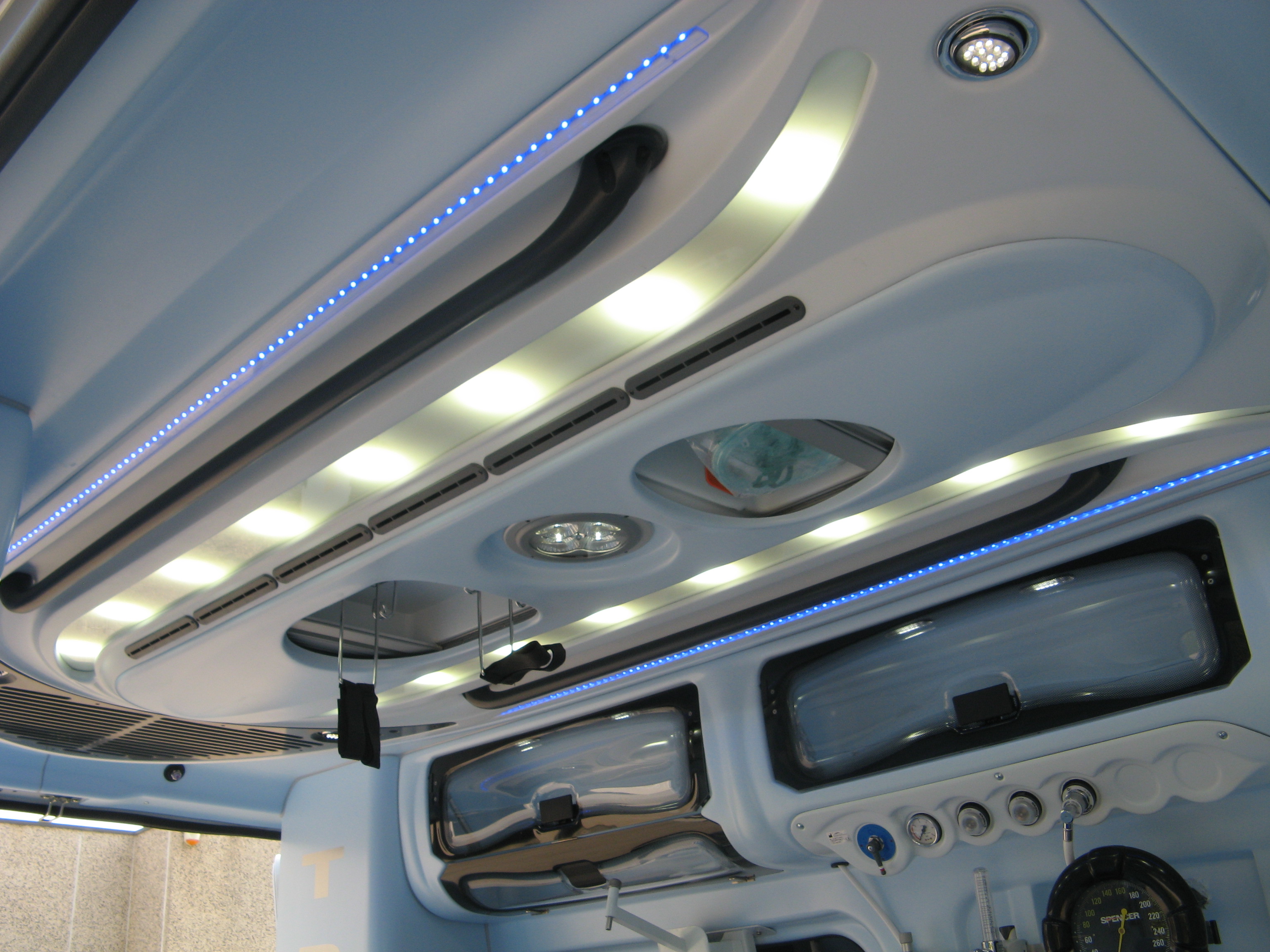

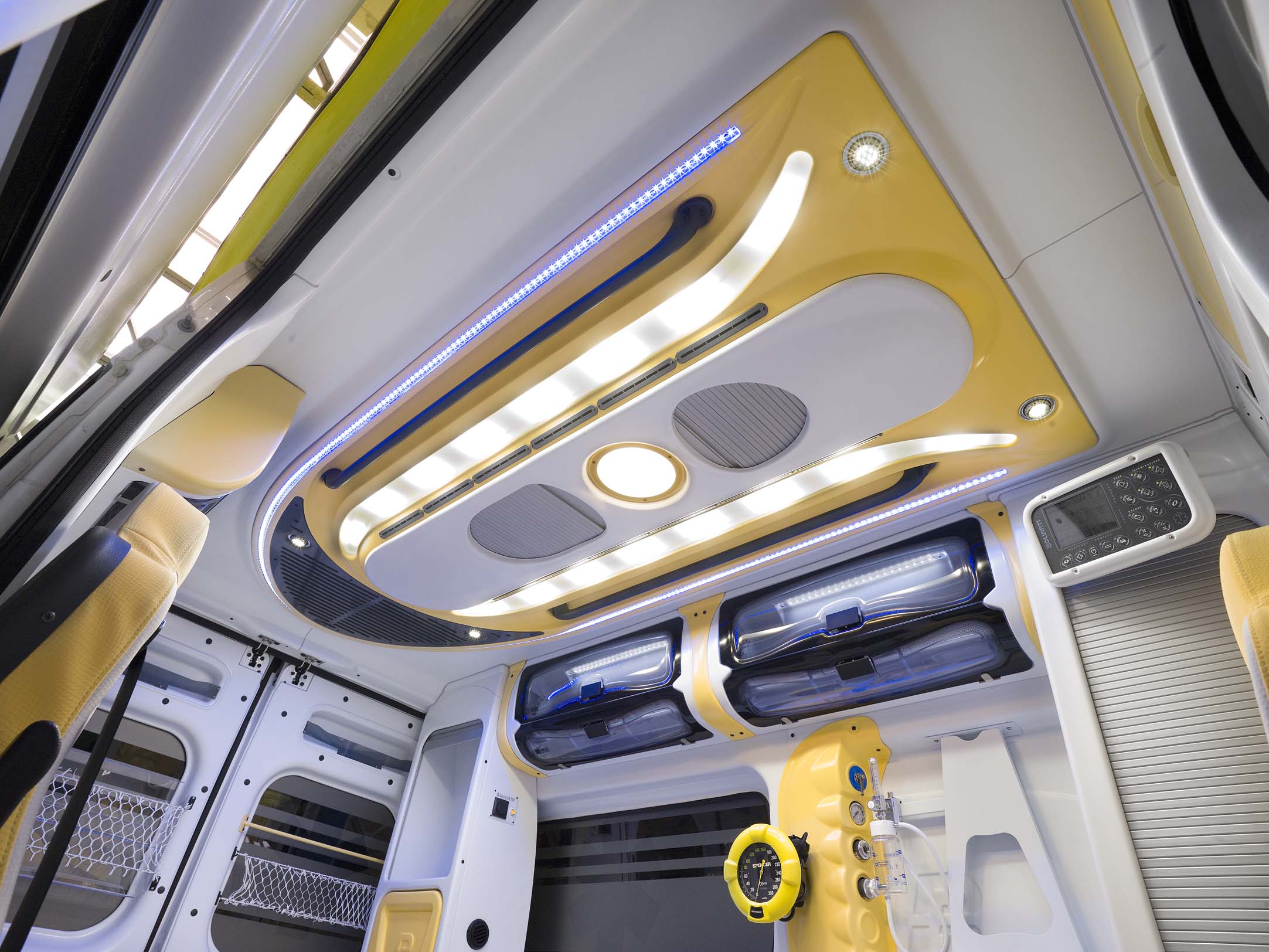

PADIGLIONE MULTIFUNZIONE
PADIGLIONE MULTIFUNZIONE MONOBLOCCO realizzato in materiale composito RTM, riveste completamente il sotto tetto. Nel padiglione è integrato un impianto di illuminazione con tecnologia LED di ultima generazione, ed è dotato dei seguenti dispositivi previsti di serie: N.2 Grandi plafoniere a tutta lunghezza che percorrono in modo longitudinale e interamente tutta l’area di trattamento del paziente. Le plafoniere sono posizionate per offrire una luminosità priva di zone d’ombra. La tecnologia a Led assicura un ottima diffusione della luce su tutta l’area sanitaria e in particolare sull’area di trattamento del paziente, cosi come previsto dalla normativa UNI EN 1789. L'intensità luminosa è regolabile dal quadro comandi del comparto sanitario. N.4 Faretti spot orientabili a luce Led blu per illuminazione di riposo o notturna posizionati ai 4 angoli del padiglione. N.12 Diffusori con sistema canalizzato dell’ aria calda e fredda (6 diffusori nel lato destro, e 6 diffusori nel lato sinistro), assicurano un microclima ideale in tutto il comparto sanitario. N.2 Maniglioni tieniti bene, di grandi dimensioni, applicati nel lato destro e sinistro del plafone, rivestiti in gomma antiscivolo. N.2 Supporti porta sacche e fleboclisi, ripiegabili, e posti all’interno di un vano chiuso da anta scorrevole.
N.1 Sistema di areazione, per immissione ed espulsione dell’aria, con accensione | spegnimento e velocità regolabile direttamente dal pannello di comando del vano sanitario. L’ areatore e coperto e protetto da un carter grigliato in PVC. L’Impianto di aerazione per il ricambio dell’aria è composto da un gruppo soffiante/aspirante, integrato nel plafone sottotetto e protetto da un carter con griglia. Dotato di motore elettrico con tre velocità regolabili sia in aspirazione che in ventilazione. Griglia con alette ad apertura/chiusura automatica contestuale all’accensione della ventilazione/aspirazione e ulteriore griglia di copertura. Alla velocità massima la capacità di ricambio dell’aria max. è di 40 ricambi/ora. La resa è di 800 m3/h. Potenza max 20 W. Ventilatore a 3 velocità
Optional implementabili a richiesta: N.1 Sistema di illuminazione a LED Blu assicurata da 300 LED, disposti all’ interno di un’apposita sede creata nello stampo, lungo tutto il perimetro del padiglione, creando una “U”. N.4 Luci faretto spot di colore bianco, orientabile, a tecnologia LED, applicati ai 4 angoli del padiglione. N.1 Luce concentrata (n.4 power Led) integrata nel padiglione con fascio di luce focalizzato sul viso del paziente per agevolare l’intubazione di emergenza. N.1 Impianto di erogazione ossigeno a caduta dall'alto, completo di mascherina e tubo, inserito in apposito vano chiuso da serranda scorrevole a scomparsa.
Maggiori indicazioni vedi immagine allegata.
MOBILE ALTO POSTERIORE SINISTRO A COLONNA
Mobile a colonna alto posteriore sinistro, in sostituzione del vano trauma verticale se previsto di serie, diviso internamente in due (2) vani, per alloggio materasso a depressione, oppure uno zaino di soccorso e altri presidi sanitari. Disponibile con frontale tutto aperto, oppure chiuso con serranda scorrevole a scomparsa.

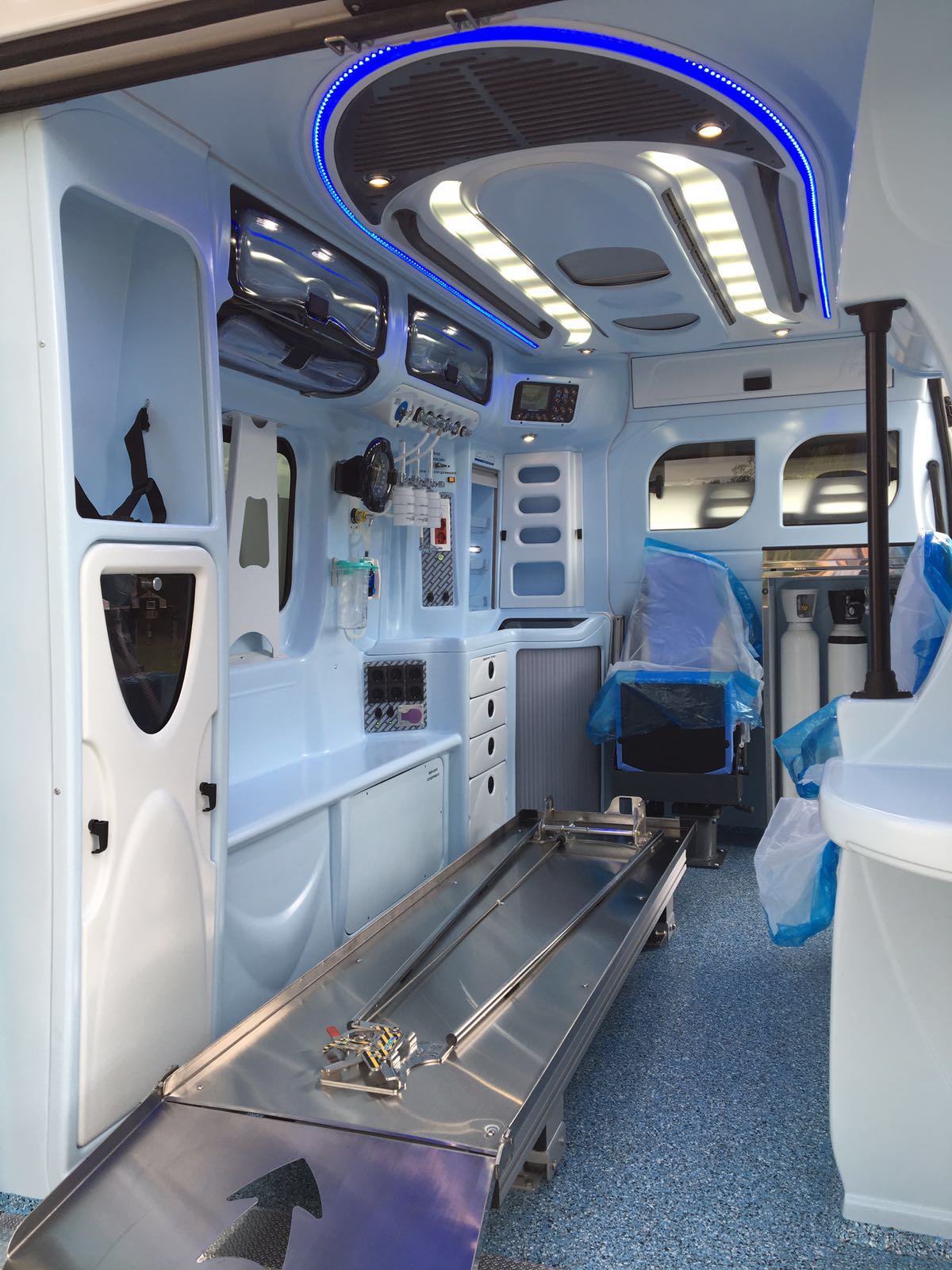

MOBILE ALTO POSTERIORE BOMBOLE
Mobile posteriore alto per alloggio fino a 2 Bombole di gas medicale da lt.10, dotato di sportello asportabile con finestra superiore apribile per ispezione riduttori e manometri, vano alto per alloggio di uno zaino di soccorso. Vano superiore aperto oppure chiuso da serrandina scorrevole a scomparsa.
MOBILE POSTERIORE ALTO
Mobile alto a giorno in sostituzione del vano trauma, suddiviso internamente da 1 piano a comporre 2 vani, il vano superiore per alloggio zaino di soccorso e il vano inferiore per alloggio materasso a depressione. In dotazione 3 cinture di ancoraggio presidi, bandella di contenimento fissata in basso, realizzata in metallo verniciato del colore in tinta con l'arredamento. A richiesta lo spazio interno può essere suddiviso con piu' ripiani.

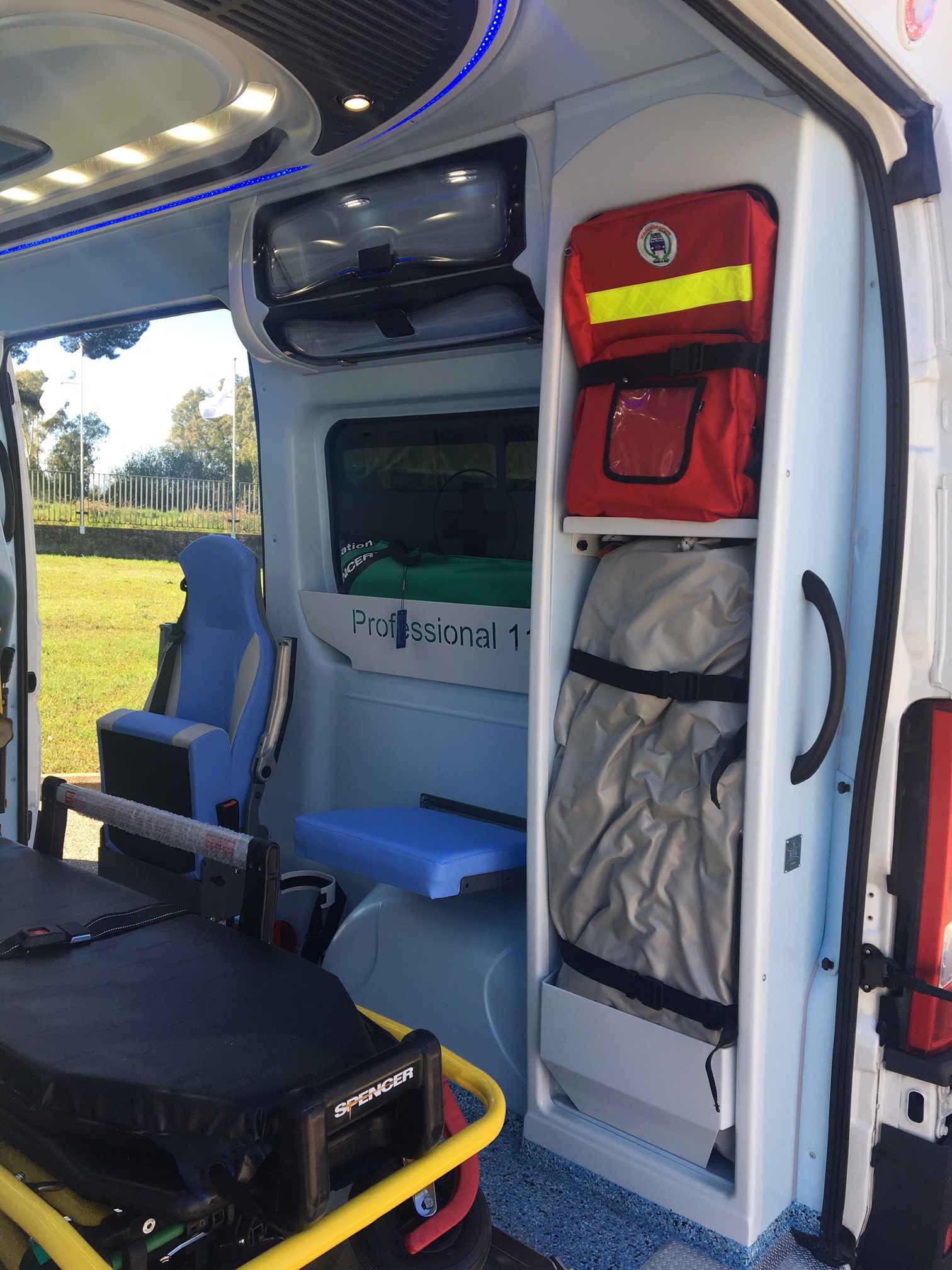

MOBILE ALTO DESTRO 2 VANI
Mobile alto a 2 vani, tutto aperto, per alloggio materasso a depressione e zaino di soccorso. Applicato all'angolo posteriore destro, dotato di maniglia di appiglio laterale. Configurazione arredo parete destra con doppio sedile in tandem, vano per alloggio steccobende ricavato nel riquadro della finestra laterale, pensile alto chiuso da anta trasparente.

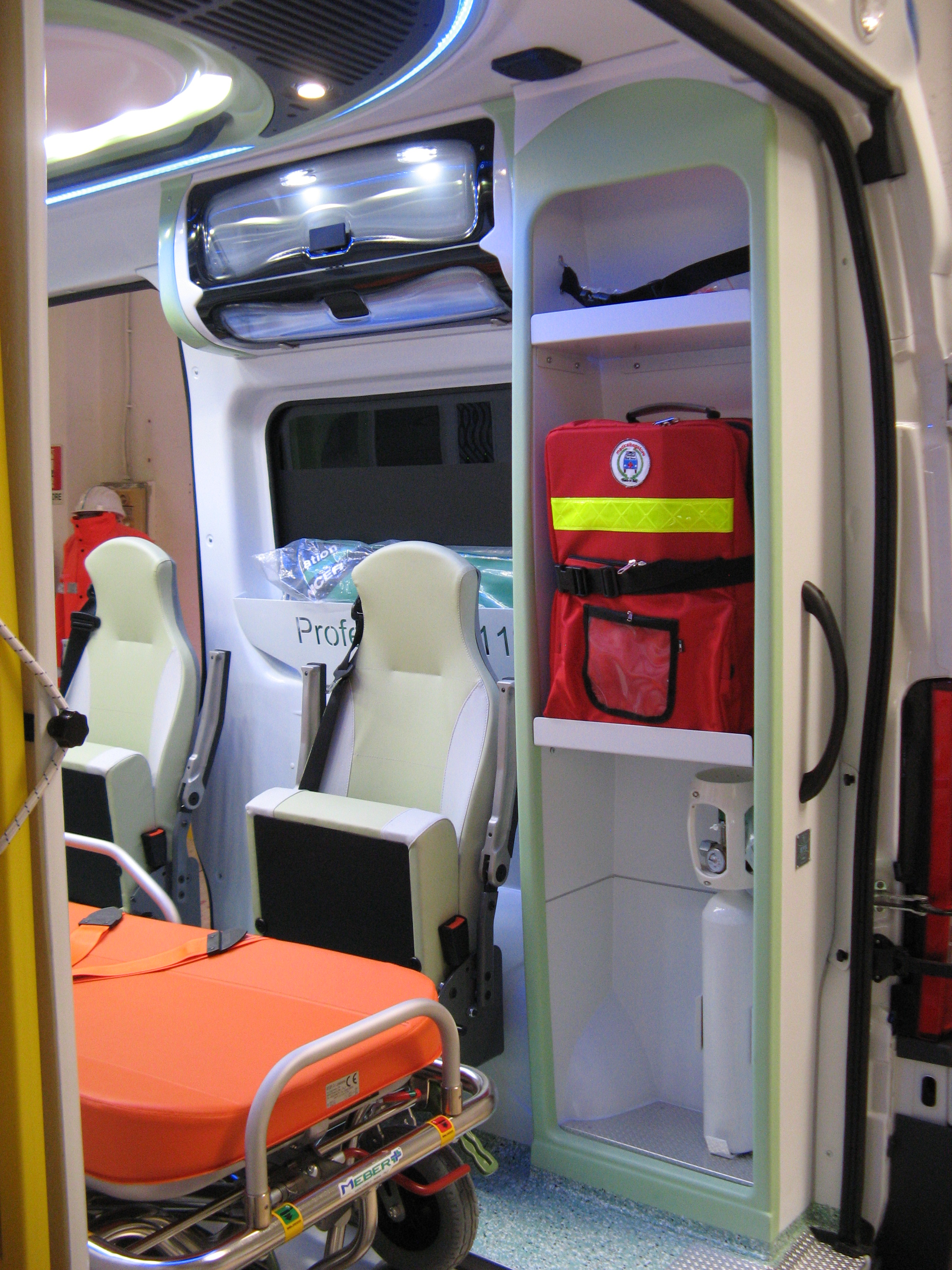

MOBILE ALTO A GIORNO CON 3 VANI
Mobile alto a giorno con 3 vani, composto da un vano inferiore con basamento fine mobile per alloggiamento principalmente di bombole ossigeno portatili, vano centrale con ripiano in metallo smaltato per alloggiamento di zaino di soccorso, vano superiore con ripiano smaltato per alloggiamento presidi sanitari vari e accessori.Applicazione sia nella parete destra, che nella parete sinistra (non per modello E400).

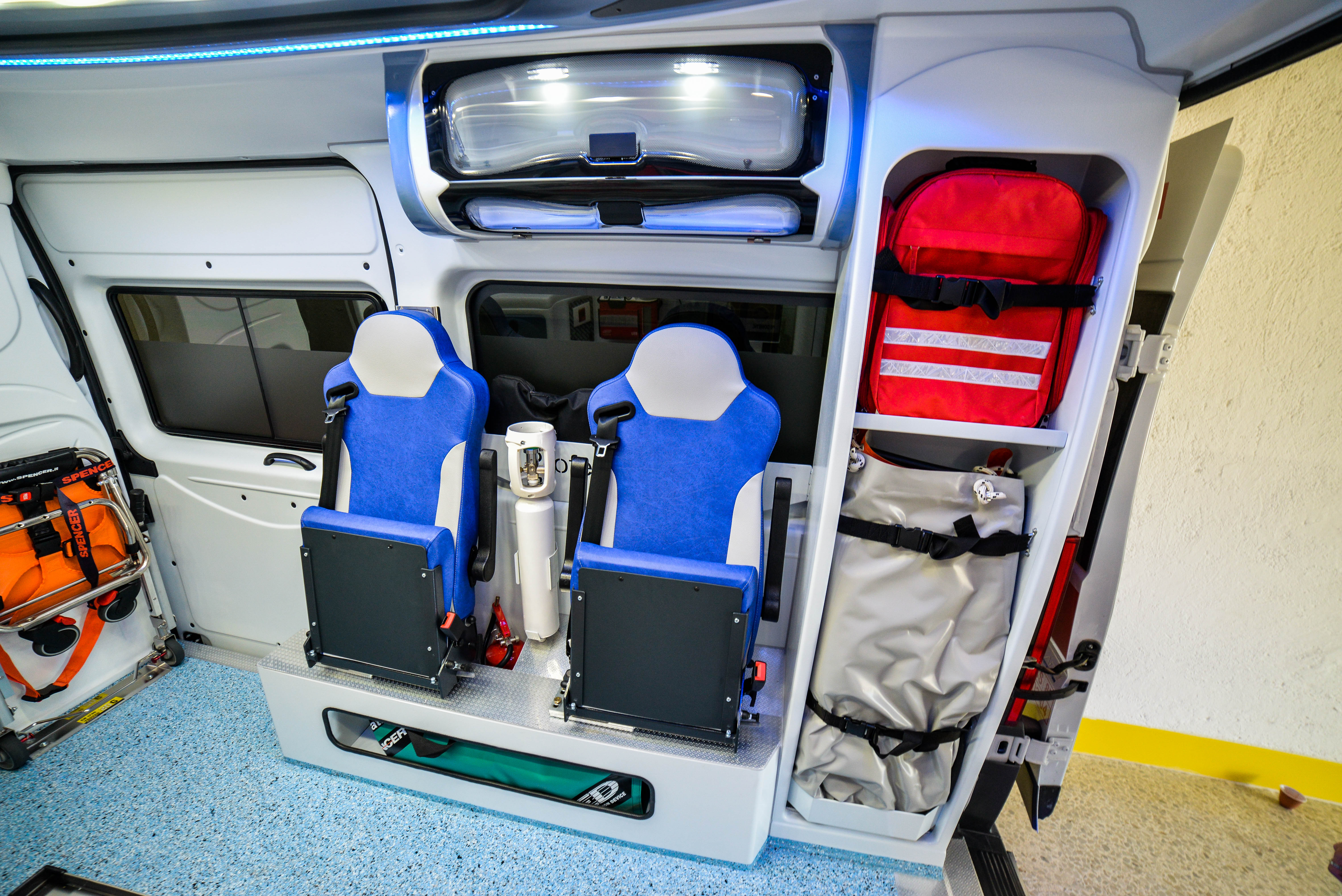

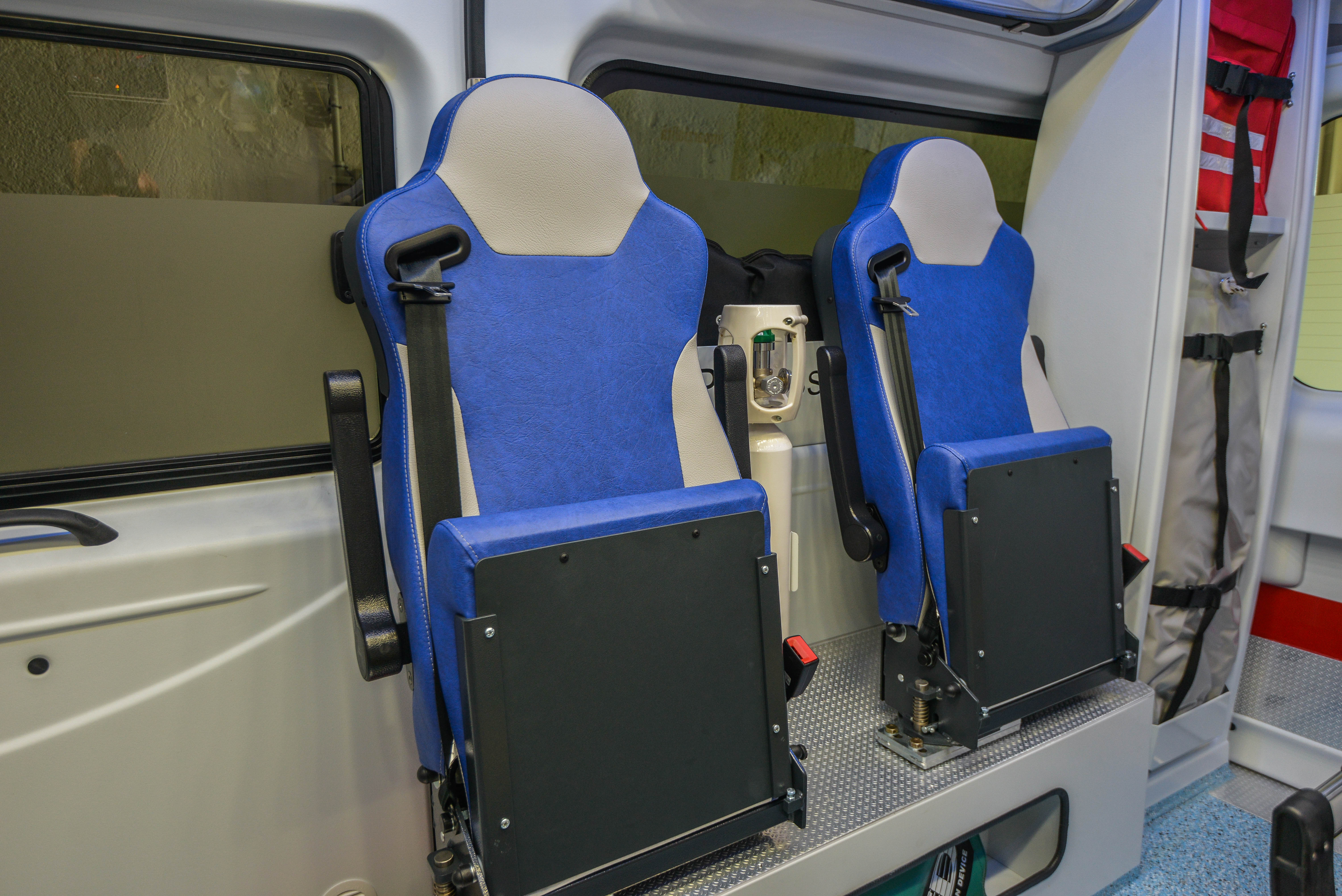

SEDILE M1 PAF2
Doppio sedile girevole fronte marcia, posizionato in tandem, certificato in categoria M1, con seduta alzabile a pacchetto, dotato di cintura a 3 punti e poggiatesta integrata al sedile. La seduta si movimenta attraverso una leva posta al lato del sedile, idem per lo schienale. Disponibile in diversi colori, si può scegliere tra il basamento fisso oppure a sgancio rapido che rende il sedile asportabile. La sua conformazione, con schienale chiuso, consente di ottenere un ingombro ridotto rispetto ad un sedile standard e, lo rende adatto al montaggio in tandem fronte marcia sulla parete destra dell'ambulanza.
MOBILE POSTERIORE ALTO
Mobile alto a giorno in sostituzione del vano trauma, suddiviso internamente da 1 piano a comporre 2 vani, il vano superiore per alloggio zaino di soccorso e il vano inferiore per alloggio materasso a depressione. In dotazione 3 cinture di ancoraggio presidi, bandella di contenimento fissata in basso, realizzata in metallo verniciato del colore in tinta con l'arredamento. A richiesta lo spazio interno può essere suddiviso con piu' ripiani.

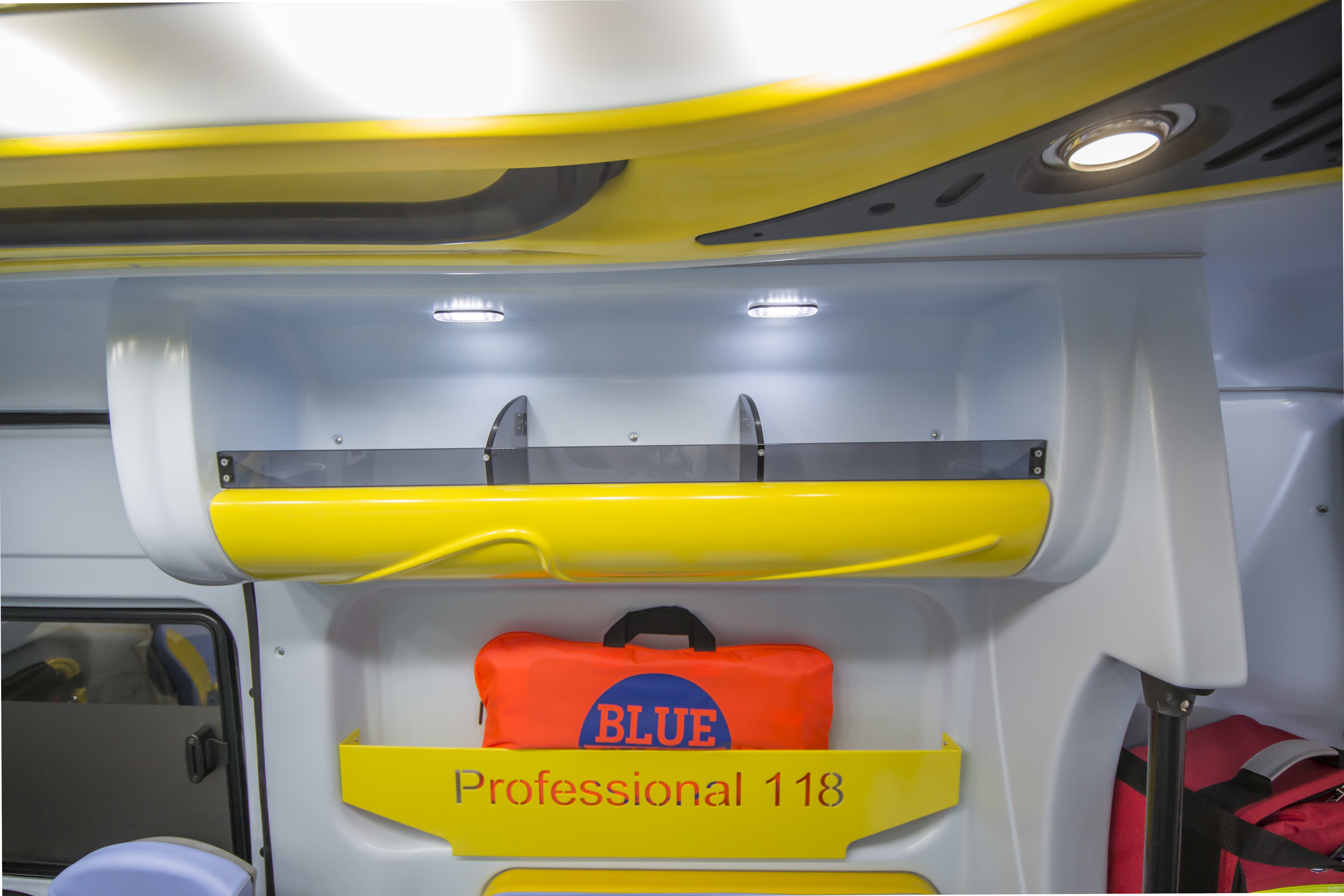

PENSILE APERTO DIVISO IN 3 VANI
Pensile aperto con divisori fissi in Lexan trasparente, diviso in 3 vani.
MODULO BOX PORTA PRESIDI SANITARI
Il modulo 12BOX, è una personalizzazione realizzata con tecnica artigianale, costituita da componenti in Lexan sagomato, a spessore maggiorato, e mini guide in acciaio inox, di contenimento ed ancoraggio, fissate nel riquadro della finestra posteriore destra, utile a formare n.12 Box o vani, trasparenti, per alloggiamento di piccoli presidi sanitari di pronto intervento.

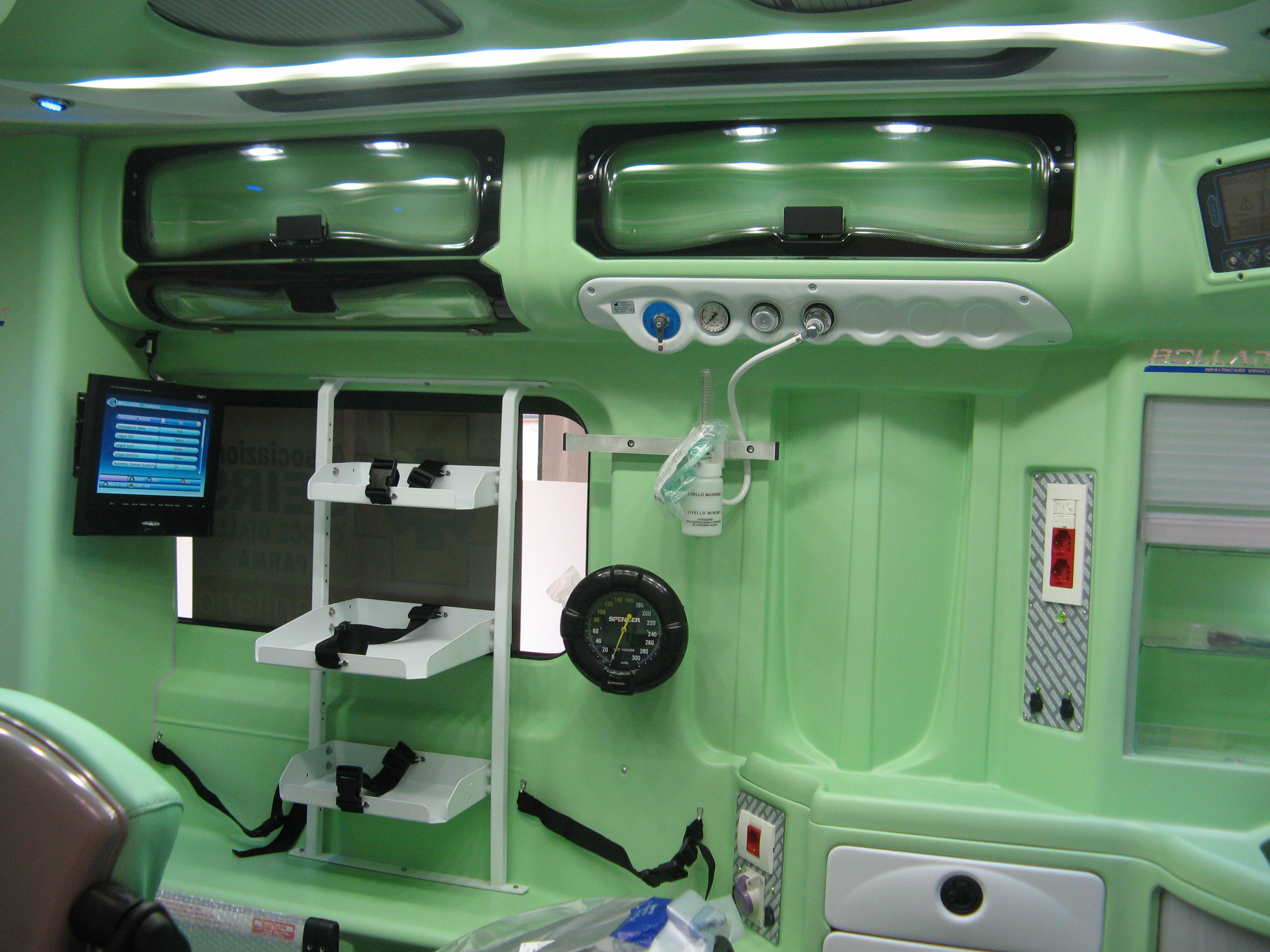

RACK MULTI PIANO PER ALLOGGIO APPARECCHIATURE
Rack multipiano personalizzato, per alloggiamento ed ancoraggio apparecchiature medicali. Piani regolabili in altezza e in profondita, realizzato in acciaio inox o fe, verniciato con smalto del colore in tinta con l'arredamento.
DIVANETTO SEDUTA DI EMERGENZA
Divanetto per seduta di emergenza in sostituzione del secondo sedile posteriore, fissato su una struttura appositamente realizzata anche per fissaggio secondo normativa del sedile fronte marcia. Nella base sottostante al divanetto è stato ricavato un vano per alloggio ked immobilizzatore spinale o altri presidi. Dietro al divanetto è stato fissato un supporto per alloggio defibrillatore e un supporto per alloggio bombola portatile. Accanto al sedile frontemarcia è ricavato un vano per alloggio estintore e valigia con set da scasso, oppure per alloggio ulteriore bombola portatile o altri presidi.

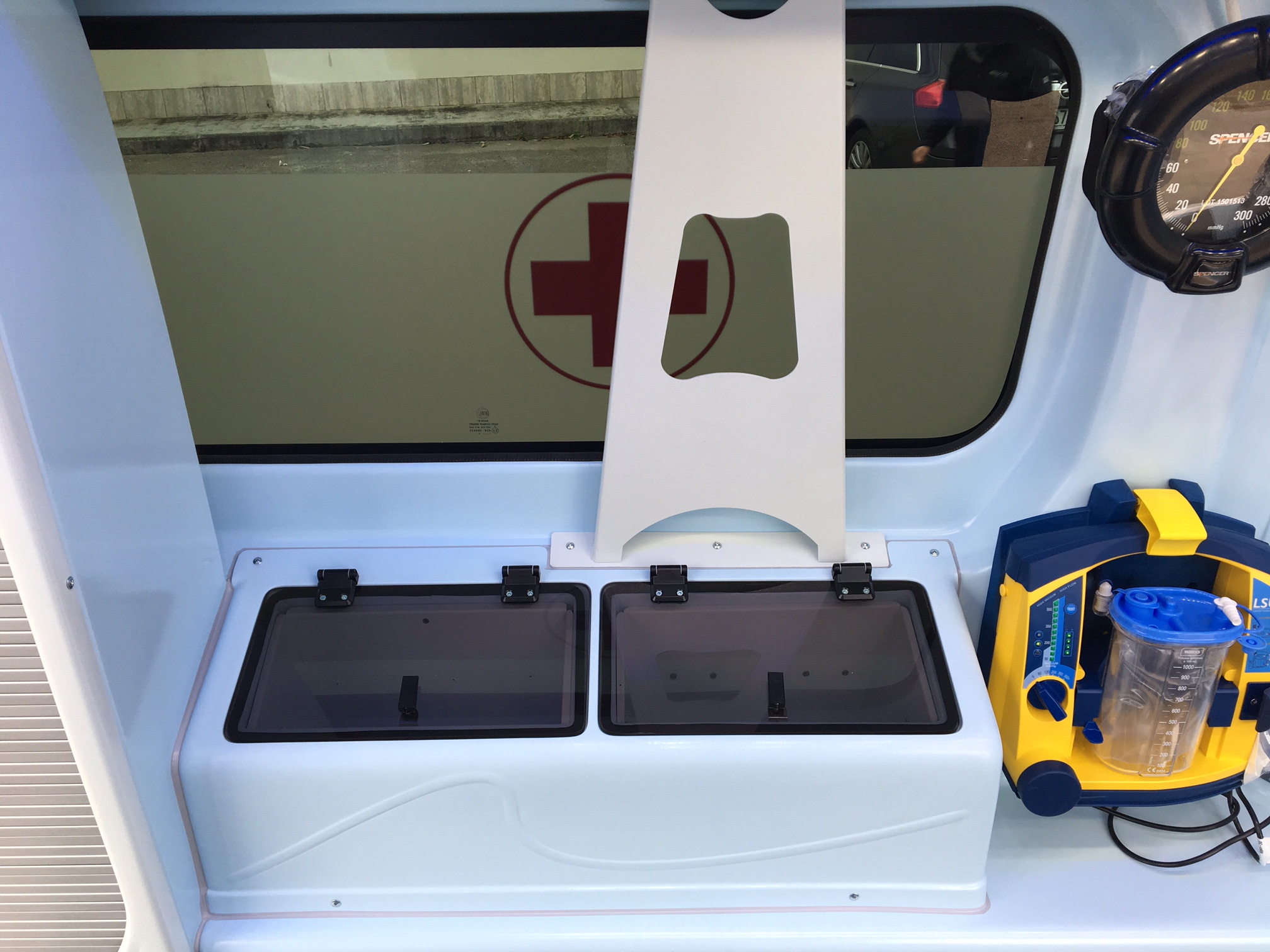

THERMOBOX
THERMOBOX per la conservazione dei farmaci in emergenza
THERMOBOX "Hot Box e Cold Box" per il contenimento e la conservazione dei farmaci e flebo a bordo dell'Ambulanza. E’ un dispositivo realizzato dalla nostra azienda, costituito da 2 vani separati, chiusi da anta trasparente apribile verso l'alto, un vano dedicato a frigorifero fisso (temperatura impostabile da 4° a 20°), un riscaldatore fisso (temperatura impostabile da 5° a 40°). I pannelli per impostazione della temperatura sono azionabili separatamente, e allocati nel mobile operativo angolare vicino alla postazione medica.
IMPIANTO ANTIBATTERICIDA SANICLIMA
SANICLIMA impianto di disinfezione del comparto sanitario integrato nell’evaporatore. (Alternativa al DISIGEN).
SANICLIMA NEWS Ambiente sanitario sempre salubre. L’ IMPIANTO è dotato di un sistema di FILTRAZIONE DELL’ARIA “ANTIBATTERICIDA” integrato nel climatizzatore con principio di funzionamento “Fotocatalisi”, per la filtrazione e il trattamento antibatterico continuo di tutta l’aria all’interno del comparto sanitario, durante la marcia del veicolo e con impianto di climatizzazione in funzione. La filtrazione dell’aria è attiva costantemente con impianto clima attivo. Sono garantite 40.000 ore di funzionamento. Entro i primi 30 minuti di funzionamento, l’abbattimento è del 99% di funghi e streptococchi.
Principio di funzionamento: la fotocatalisi è un fenomeno naturale per cui una sostanza attiva detta fotocalizzatore presente sulla superficie del filtro, attraverso l’azione della luce a led posta sui lati, converte l’energia luminosa in elettroni, che dalla reazione con l’acqua presente nell’umidità dell’aria che l’attraversa provoca una decomposizione delle sostanze inquinanti organiche ed inorganiche presenti nel flusso d’aria riducendo cosi la loro presenza nell’ambiente trattato.
Modalità di funzionamento: la filtrazione funziona in maniera costante con l’evaporatore in funzione (non necessita di funzionamento a veicolo fermo o in assenza di personale a bordo come altre strumentazioni concorrenti) e per l’utente ciò è percepibile vedendo il filtro illuminato. La misurazione delle performance di abbattimento batterico, è stata effettuata presso un noto laboratorio di analisi chimica. Indagine effettuata su carica batterica totale a 37° e 22° con metodo rif. Norme UNI EN ISO 13098:2002, STREPTOCOCCHI e FUNGHI (metodo rif.Norme UNI ENISO 13098:2002), che ha rilevato i seguenti dati: nei primi 30 minuti (T1), abbattimento intorno al 99% della carica batterica (CBT 22°C e 37°C – Funghi e Streptococchi) nei secondi 30 minuti (T2), un ulteriore abbattimento intorno al 40/50% del restante inquinamento, mentre dopo la successiva ora (T3) 2 ore di trattamento totale, l’abbattimento è stato totale, in quanto non è stato piu’ trovato nessuno dei batteri ricercati.

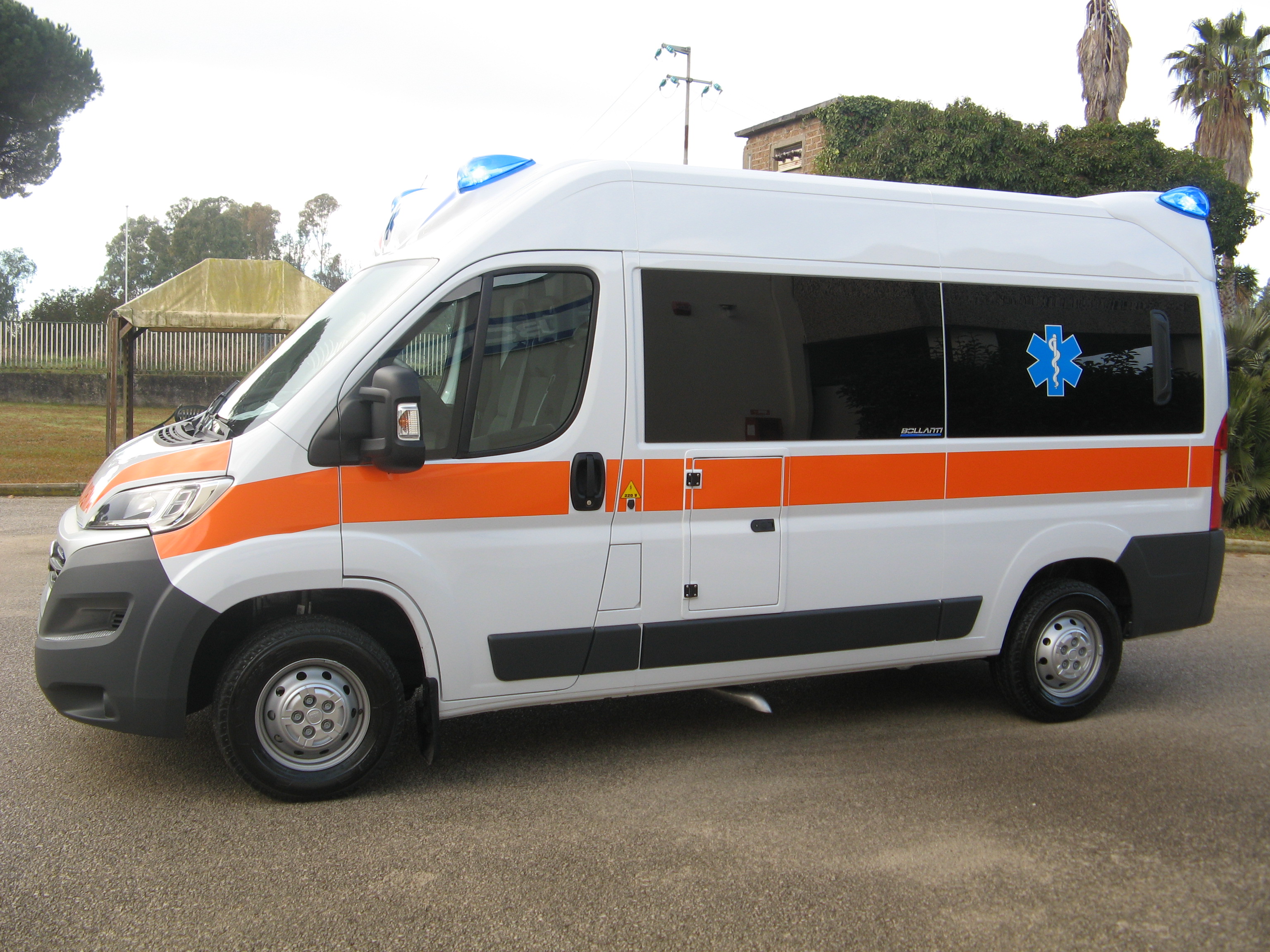

VANO BOMBOLE ESTERNO CON PORTELLO
L'accesso esterno al vano bombole per la sostituzione delle medesime, e la manutenzione dei riduttori e manometri, può essere effettuato anche dall'esterno, attraverso l'apertura di uno sportello, ancorato alla carrozzeria del veicolo con idonee cerniere resistenti agli agenti atmosferici, posizionato vicino alla porta lato autista. Lo sportello è realizzato in materiale composito rinforzato, costituito da 2 pannelli presso stampati e accoppiati, con interposto materiale isolante. Questa lavorazione da origine ad un manufatto indistruttibile, molto resistente agli urti e alle sollecitazioni. Lo sportello è dotato di una serratura a pulsante, chiudibile anche con chiave.

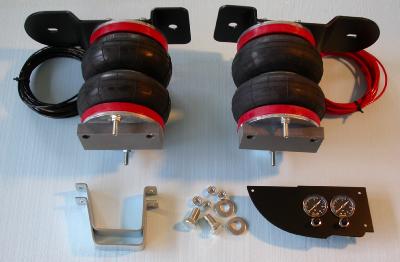

SOSPENSIONI BITOP
SOSPENSIONE PNEUMATICHE INTEGRATIVE BITOP B132
Sistema di sospensione ad ARIA, molle a doppia balza prolungata, consentono in manovra o in stazionamento, di sfruttare al massimo l’escursione dell’assale posteriore. Il fissaggio superiore, sfrutta la traversa originale del telaio già presente, il sistema permette anche di mantenere in funzione i tamponi di fine-corsa assale originali, importantissimi perché organi di sicurezza e parte integrante del sistema di sospensione del mezzo. L'ancoraggio inferiore è realizzato con gli ormai collaudatissimi tasselloni BITOP che distribuiscono la spinta su un'ampia superficie di assale e collari sagomati a fascia larga. I benefici apportati dalle sospensioni BITOP sono riscontrabili in termini di stabilità, comfort e sicurezza di guida. Il sistema è completo di gruppo manometri con valvole di gonfi aggio, posizionate in cabina di guida.

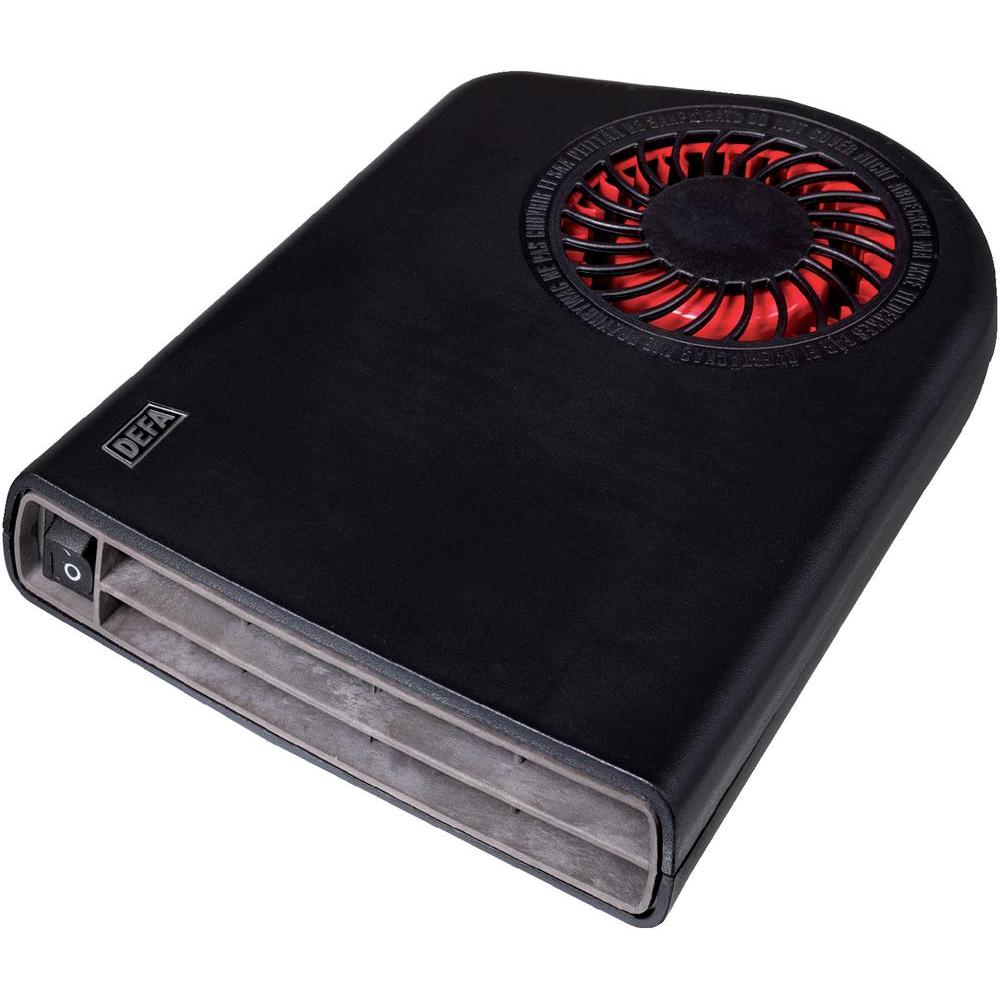

DEFA RISCALDATORE SUPPLEMENTARE E PRERISCALDATORE MOTORE
IMPIANTO DI RISCALDAMENTO RAPIDO:
Defa da 1400 Watt: composto da un
termoventilatore elettrico in grado di riscaldare rapidamente il comparto
sanitario. La tecnologia di cui è dotato il sistema, consente di riscaldare
piu’ rapidamente il comparto sanitario, quanto piu’ bassa è la temperatura al
suo interno. Con l’innalzamento della temperatura nel comparto sanitario si
riduce l’emissione di potenza calorifica. Temperatura d’esercizio da -40°C a +
80°C. Classe di protezione IP20. Azionamento tramite pulsante posto sul
riscaldatore stesso.
Optional integrabile: display timer montato in cabina di guida, a disposizione del pilota, consente di programmare l'accensione ed il funzionamento in orari stabiliti al fine di avere a disposizione il mezzo di soccorso pronto all'utilizzo, con motore e comparto sanitario caldo.
IMPIANTO DI RISCALDAMENTO Defa Full Warm up 1400 Watt: composto da un termoventilatore elettrico in grado di riscaldare rapidamente il comparto sanitario, e di una scaldi glia elettrica per il pre riscaldamento del motore dell’Ambulanza durante la stagione invernale. Il sistema riscalda l’acqua del circuito di raffredamento del motore fino ad una temperatura ottimale, riscaldando nel contempo anche il comparto sanitario. Il display timer di cui è dotato il sistema, viene montato in cabina di guida, a disposizione del pilota, e consente di programmare l’accensione ed il funzionamento in orari stabiliti al fine di avere a disposizione il mezzo di soccorso pronto all’utilizzo, con il motore e il comparto sanitario, caldo. In caso di funzionamento per oltre 3 ore, è necessario mantenere collegata l’alimentazione 220V. attraverso la presa esterna, al fine di salvaguardare la batteria. Temperatura d’esercizio da -40°C a + 80°C. Classe di protezione IP20. Azionamento tramite pulsante posto sul riscaldatore stesso.
ILLUMINAZIONE BLU SUPPLEMENTARE
Illuminazione LED BLU Notturna supplementare, in aggiunta ai 300 Led Blu perimetrali integrati nel padiglione e previsti di serie, è possibile applicare il carter grigliato in metacrilato trasparente (a copertura dell'areatore) in sostituzione del carter in pvc nero previsto di serie, dotato di illuminazione Blu supplementare.
DEVIL ANTIFURTO
SISTEMA ANTIFURTO DEVIL consente “disinserendo la chiave di accensione” di mantenere acceso il motore del mezzo di soccorso, e tutte le principali funzioni del comparto sanitario ed esterne (impianto luci, impianto climatizzazione, lampeggianti). Il sistema si attiva automaticamente quando si disinserisce la chiave di accensione, con il freno a mano attivato, e la posizione del cambio è neutra, ed il motore acceso.
Se la chiave di accensione motore non viene reinserita, e si toglie il freno a mano o si pigia sul pedale della frizione il motore si spegne, evitando quindi che malintenzionati possano tentare il furto dell’Ambulanza.
Il sistema consente di mantenere (a motore acceso) tutte le utenze attive per un lungo periodo, evitando di scaricare la batteria.

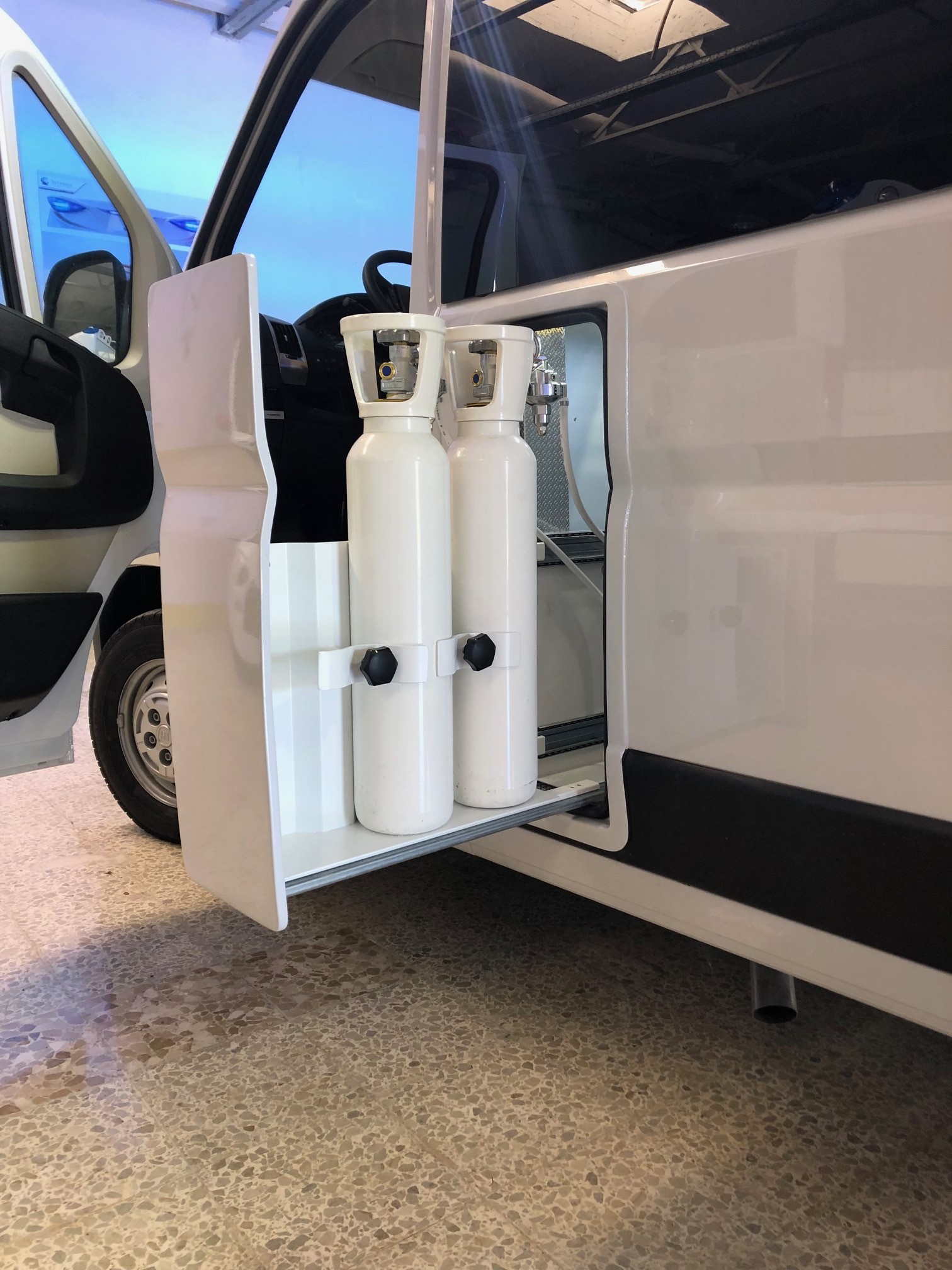

LINVISIBILE NUOVO VANO BOMBOLE ESTERNO A SCOMPARSA
Nuovo vano bombole esterno a scomparsa, apertura elettrica a pulsante in cabina di guida. Portello verticale radente la carrozzeria del veicolo. Senza sistemi di fissaggio esterni, senza serrature o maniglie. Dall' impiedi è veramente facile per qualsiasi persona (uomo o donna) sostituire le bombole di ossigeno. La capienza del vano consente di alloggiare fino a 3 bombole da lt.7. Pigiando un pulsante in cabina di guida, si estrae il vano bombole scorrendo silenziosamente verso l'esterno. Terminata l'operazione di sostituzione, si riposiziona nella sua sede spingendolo in avanti. L'assenza di serramenti esterni abbatte notevolmente i costi di manutenzione, che nei normali vani esterni si devono sostenere per la sostituzione degli accessori usurati dagli agenti atmosferici. Difficile o impossibile per i malintenzionati aprire il portello. Esteticamente è perfettamente radente alla carrozzeria del veicolo, verniciato a smalto in tinta originale del veicolo. Si può accedere alle bombole anche dall'interno del comparto sanitario, tramite serranda a scorrimento, inoltre è prevista anche una seconda apertura meccanica di sicurezza.
COLORI ARREDAMENTO
CROMO AMBIENTE FLESSIBILITA’ anche nel COLORE
L’arredamento del vano sanitario, cosi come i componenti di supporto alla segnalazione esterna possono essere personalizzati anche a livello cromatico. Il colore, infatti, influisce positivamente sul comfort del paziente e dell’operatore. Le diverse tonalità applicabili, vanno dal bianco con inserti blu, al celeste con inserti grigio o giallo, al verde con inserti grigio. Le diverse tonalità possono essere coordinate per creare un “cromo ambiente” rilassante e piacevole, la selleria rivestita in resistente similpelle di alta qualità, è in tinta con il colore dell’arredamento.
- Arredo GRIGIO ALICE con finiture BLU COLOMBA, pavimento BLU, sedili BLU con inserto GRIGIO. (di Serie).
- Arredo VERDE SANITARIO con finiture GRIGIO ALICE, pavimento VERDE, sedili VERDE con inserti GRIGIO. (a richiesta)
- Arredo CELESTE con finiture GRIGIO ALICE, pavimento BLU, sedili CELESTE con inserti GRIGIO. (a richiesta)
- Arredo: CELESTE con finiture GIALLO ZINCO 1018, pavimento CELESTE, sedili Celeste con inserti GIALLO. (a richiesta).
- Arredo: GRIGIO con finiture ROSSO, pavimento grigio, sedili ROSSO con inserti GRIGIO (a richiesta)

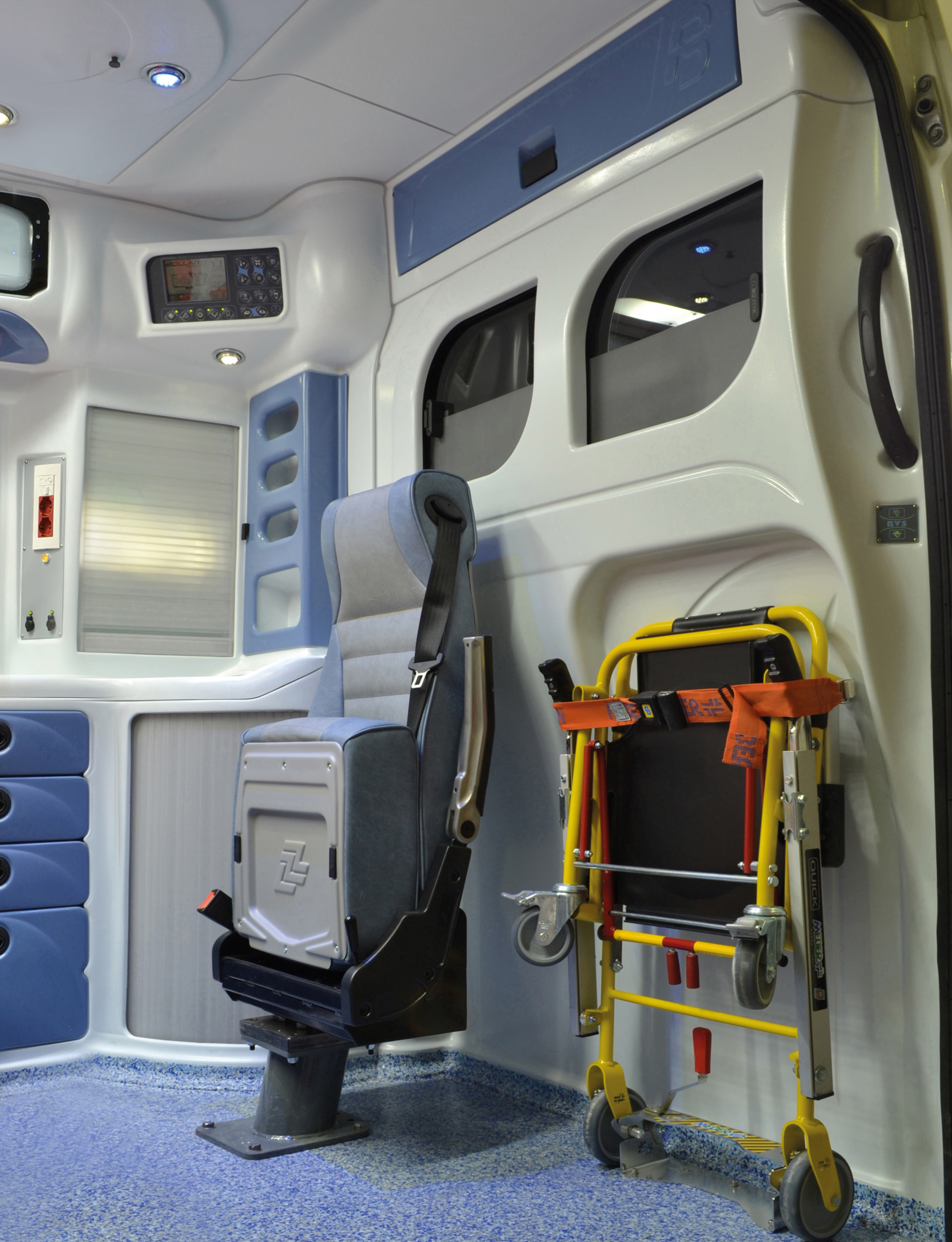

SEDILE TRANSITO
Il Sedile Transito è fornito a richiesta in sostituzione del sedile previsto nella produzione di serie. Rispetto al sedile di serie ha una imbottitura interna maggiorata sia nel poggiatesta che nella seduta e nello schienale, e un diverso design. Questa tipologia di sedile pur avendo una vocazione speciale per l'utilizzo sulle lunghe percorrenze in quanto generoso in Comfort e Sicurezza, è perfettamente idoneo all'utilizzo in emergenza grazie ai braccioli abbattibili in alluminio, al pratico sistema di sgancio e rotazione. Il carter in abs di rivestimento posteriore, è limitato all'altezza della schiena, mentre il rivestimento e l'imbottitura del poggiatesta, proseguono anche nella parte posteriore. Il sedile è omologato in M1 essendo stato sottoposto a tutti i test di resistenza dinamica.

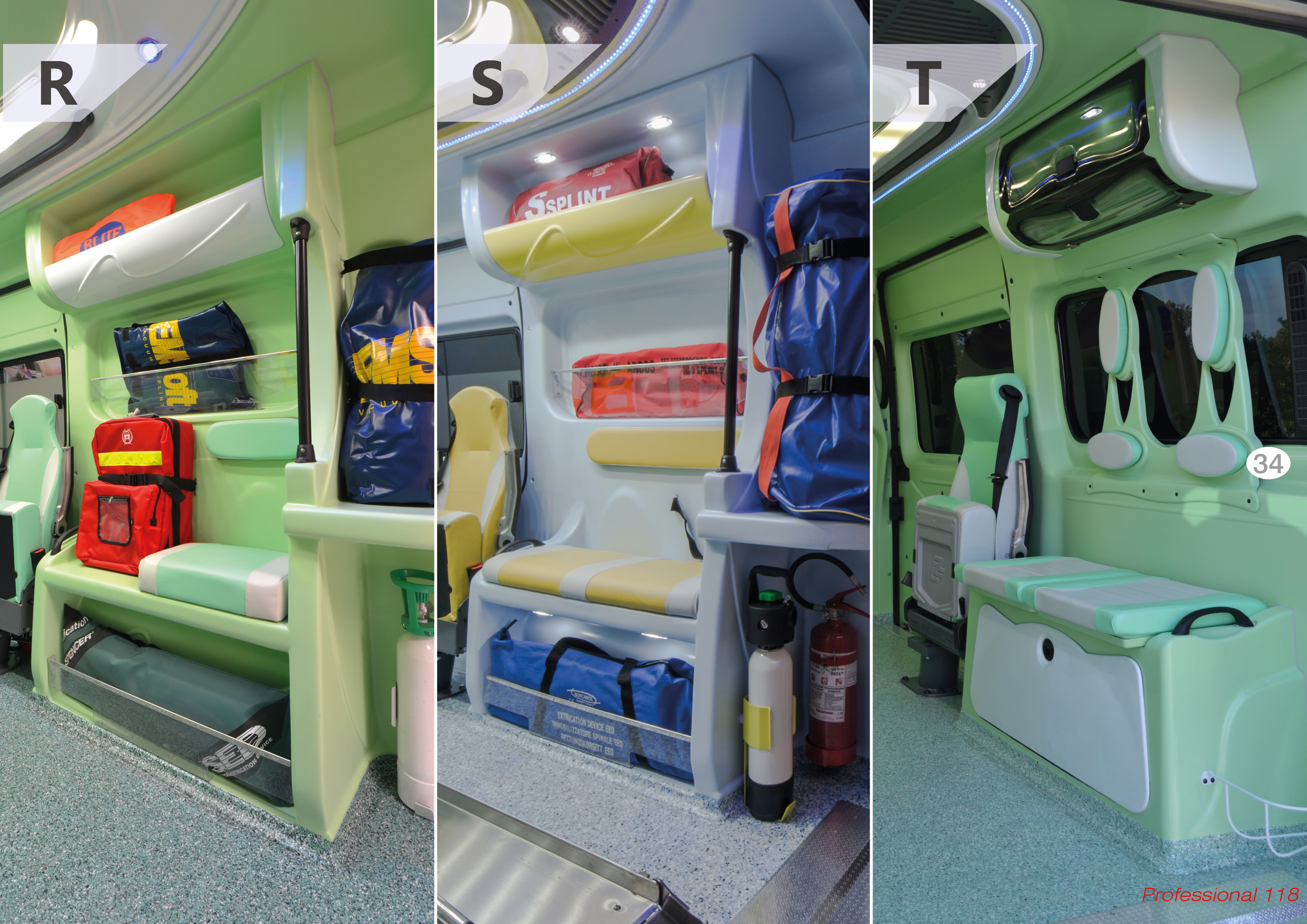

DIVANETTO LATERALE
Divanetto MONOPOSTO (figura R) utile per la seduta di emergenza di 1 persona, costituito da una imbottitura in poliuretano adeguatamente sagomata, rivestito in eco pelle bicolore, facile da pulire e igienizzare, molto resistente all'abrasione. Il divanetto si può posizionare nel lato destro o nel lato sinistro della base piana della parete destra, unitamente al divanetto, viene applicato un poggia schiena, imbottito con poliuretano espanso adeguatamente sagomato, su base in legno, rivestito in eco pelle bicolore, facile da pulire e igienizzare.
Divanetto BIPOSTO (figura S) utile per la seduta di emergenza di 2 persone, costituito da una imbottitura in poliuretano adeguatamente sagomata, rivestito in eco pelle bicolore, facile da pulire e igienizzare, molto resistente all'abrasione. Unitamente al divanetto, viene applicato un poggia schiena, imbottito con poliuretano espanso adeguatamente sagomato, su base in legno, rivestito in eco pelle bicolore, facile da pulire e igienizzare.
Divanetto BIPOSTOCON GAVONE (figura T) con sedute alzabili separatamente per accesso al gavone sottostante, utile per la seduta di emergenza di 2 persone, costituito da una struttura in metallo rivestita con stampata in materiale composito RTM. I due cuscini imbottiti sono fissati su 2 carter in composito prestampato, entrambi i cuscini sono asportabili per pulizia e disinfezione, imbottiti con poliuretano sagomato, rivestiti in eco pelle resistente alle abrasioni. Unitamente al divanetto viene applicato un sistema poggia testa e schiena, costituito da 4 cuscini asportabili separatamente, imbottiti e rivestiti in eco pelle bicolore. (La scelta di questa soluzione comporta l'eliminazione della parete destra con vani prevista di serie sul modello Professional 118).
COLORE VERDE SANITARIO FINITURE GRIGIO ALICE
Colore arredamento Verde Sanitario con finiture Grigio Alice
SEDILE M1 PAF2
Doppio sedile girevole fronte marcia, posizionato in tandem, certificato in categoria M1, con seduta alzabile a pacchetto, dotato di cintura a 3 punti e poggiatesta integrata al sedile. La seduta si movimenta attraverso una leva posta al lato del sedile, idem per lo schienale. Disponibile in diversi colori, si può scegliere tra il basamento fisso oppure a sgancio rapido che rende il sedile asportabile. La sua conformazione, con schienale chiuso, consente di ottenere un ingombro ridotto rispetto ad un sedile standard e, lo rende adatto al montaggio in tandem fronte marcia sulla parete destra dell'ambulanza.

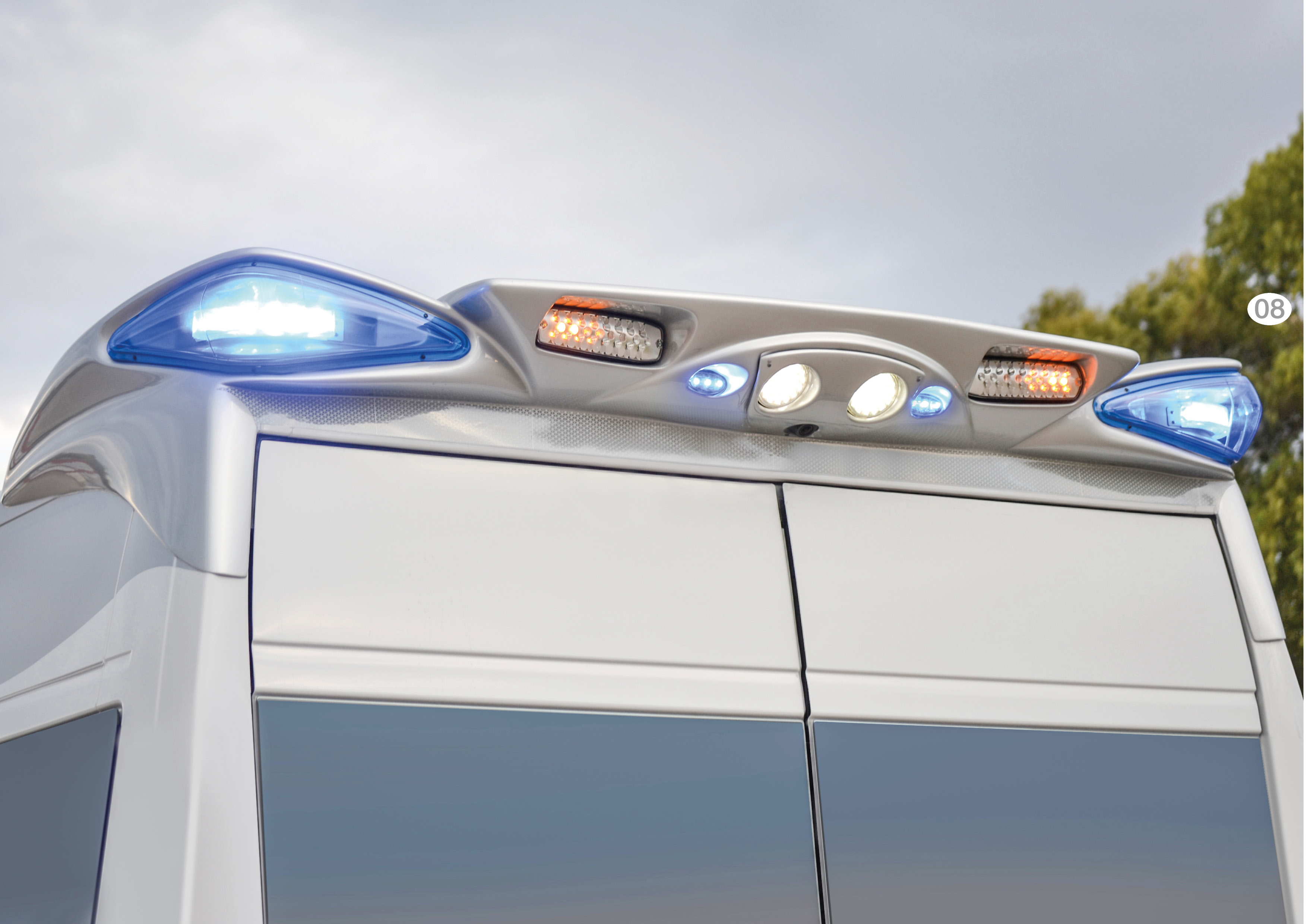

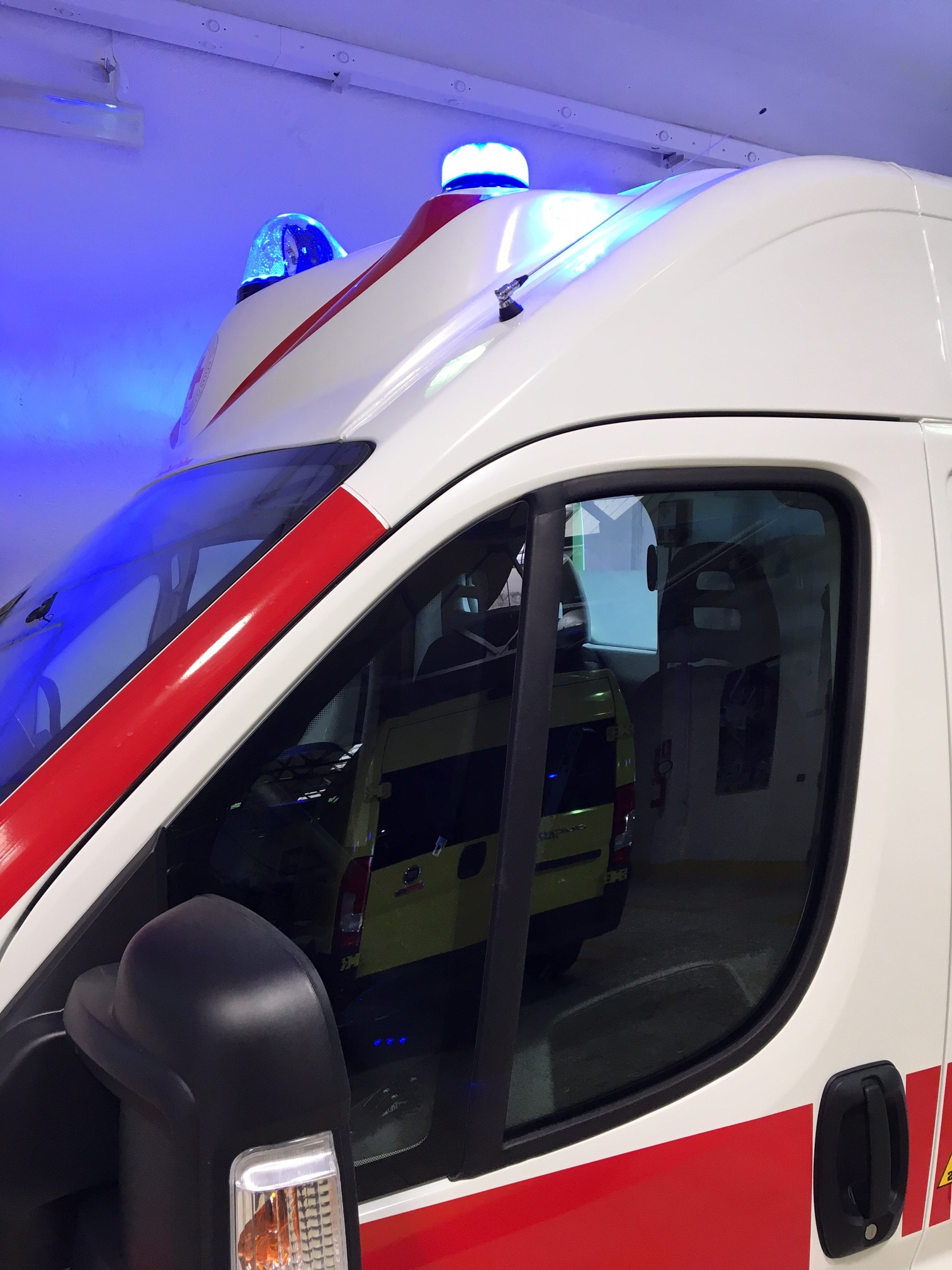

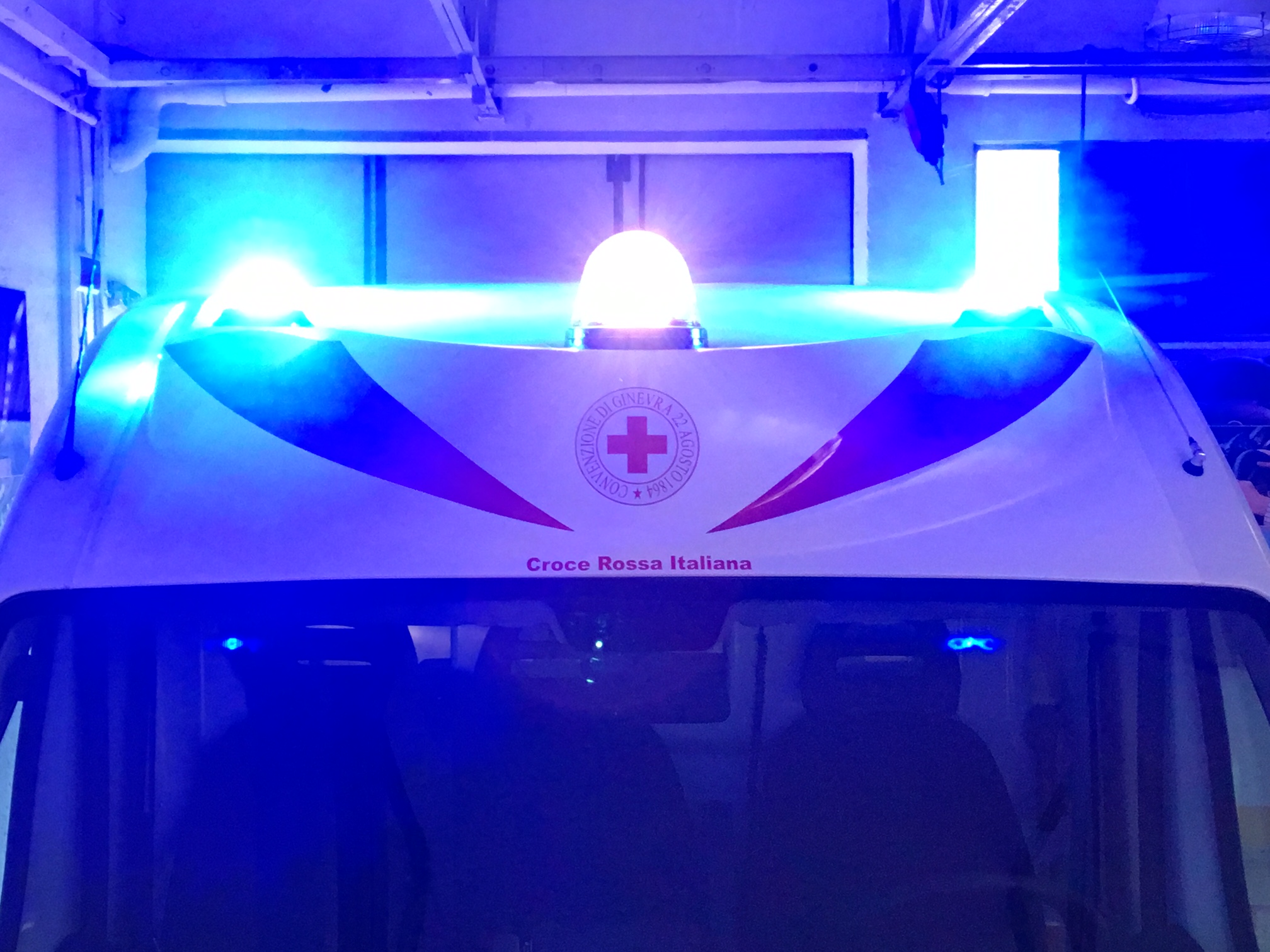

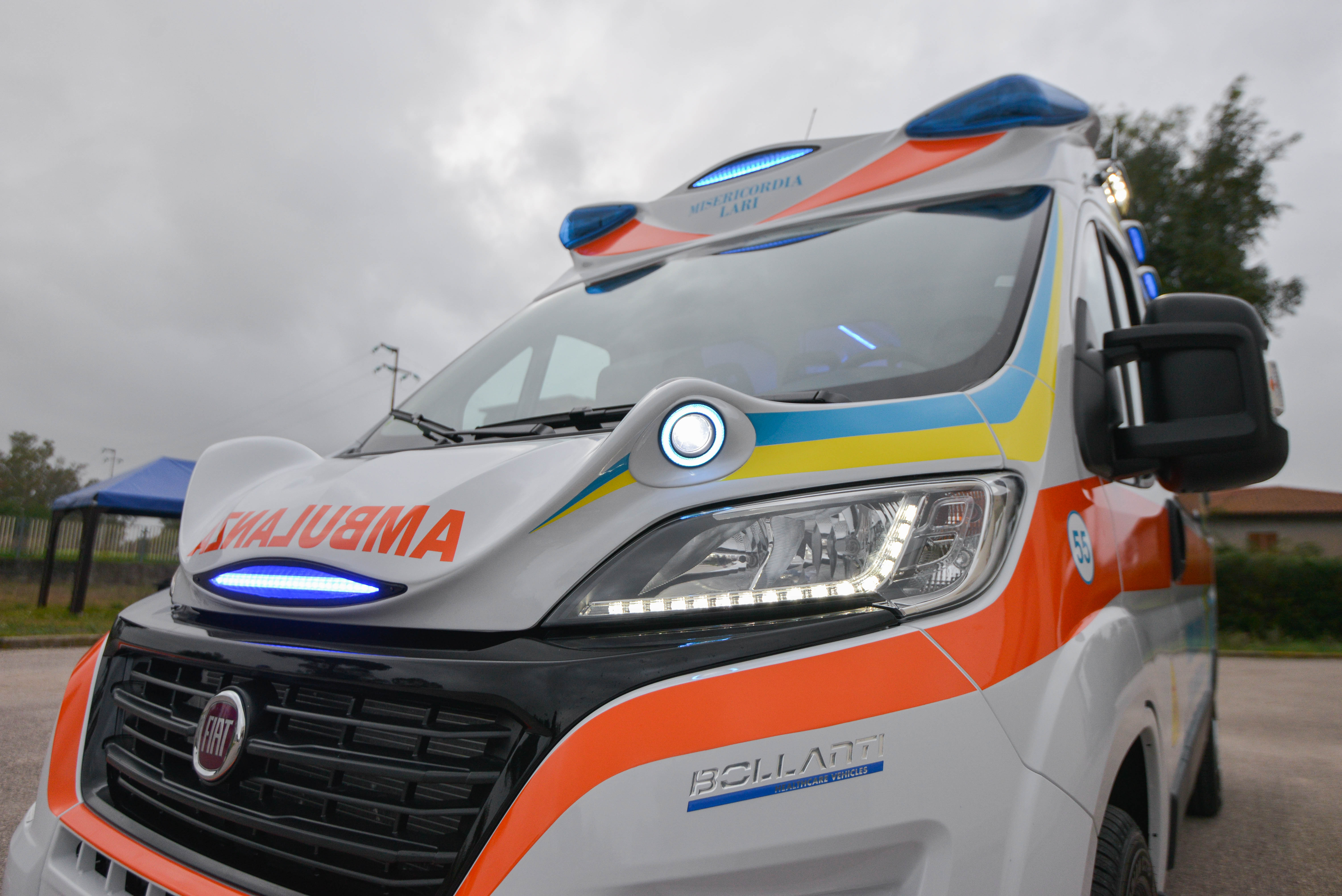

SUPERVISOR SPOILER per Ducato / Boxer
SUPERVISOR è una coppia di spoiler anteriore e posteriore dal design automobilistico, si presenta con forme morbide, ben proporzionato e in linea con il design del veicolo, il che conferisce all' AMBULANZA una presenza dinamica e in certo modo aggressiva, ma anche elegante e levigata, da tempi moderni. Ogni lampeggiatore angolare è dotato di 9 potenti Led ad alta visibilità di colore Blu, protetti da parabole orizzontali in metacrilato di colore Blu, intercambiabili. Lo spoiler posteriore è dotato di gruppi ottici multifunzione, doppio faro centrale a Led Bianco per illuminazione zona posteriore, Led rosso “Stop”, Led arancio di segnalazione d'emergenza con accensione sincrona all'apertura delle porte, doppio Led centrale trilogy ad effetto stroboscopico, telecamera posteriore (se presente) perfettamente integrata nello spoiler, quasi invisibile, si attiva automaticamente all'innesto della retromarcia. Lo spoiler anteriore, è predisposto per accogliere il faro di illuminazione e ricerca tipo brandeggiante, oppure il Minispoiler Lumix di illuminazione a Led bianco di tipo fissa o Minispoiler Lumix di segnalazione a Led Blu. Gamma colori a scelta: Bianco, Giallo, o Grigio automobilistico.

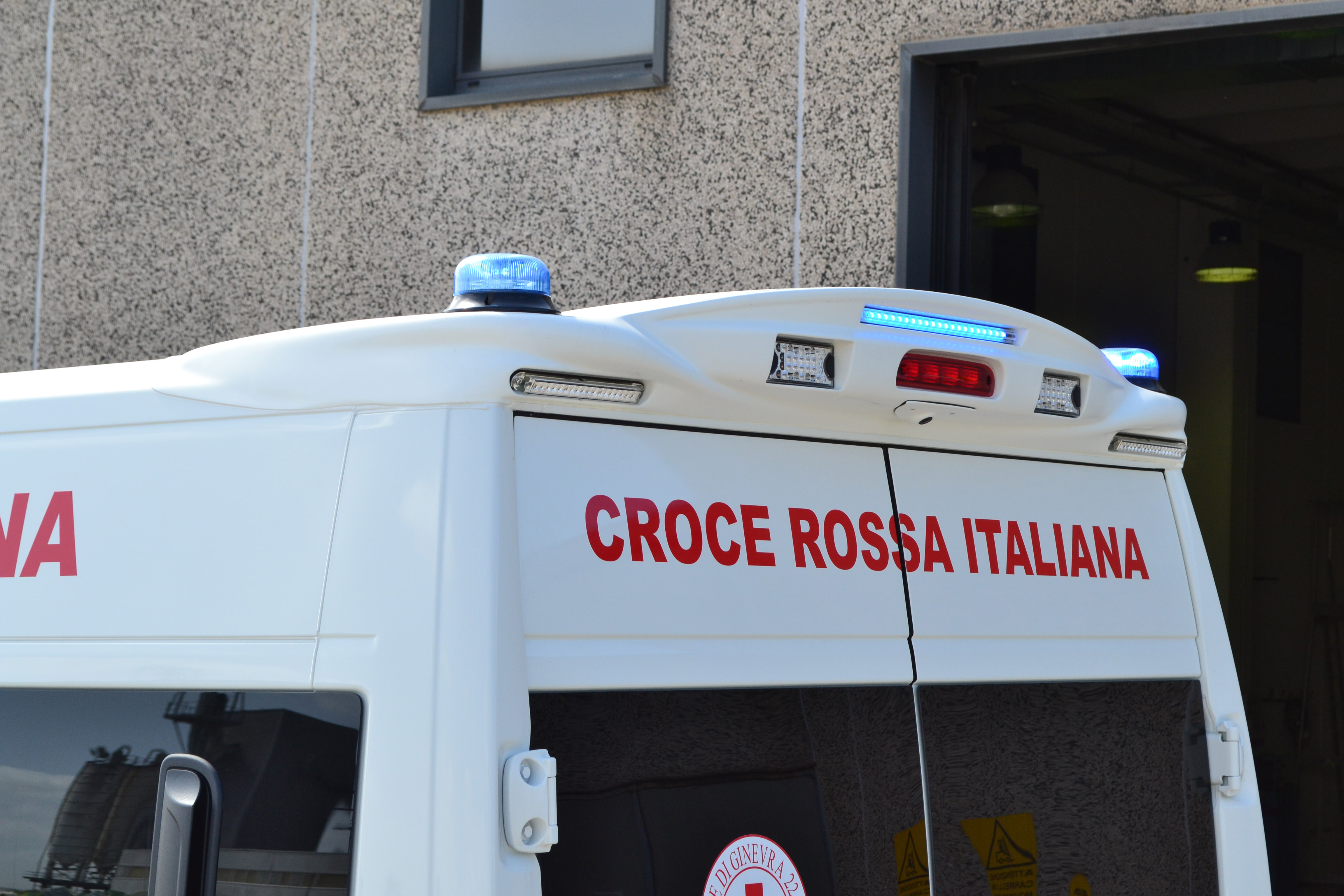

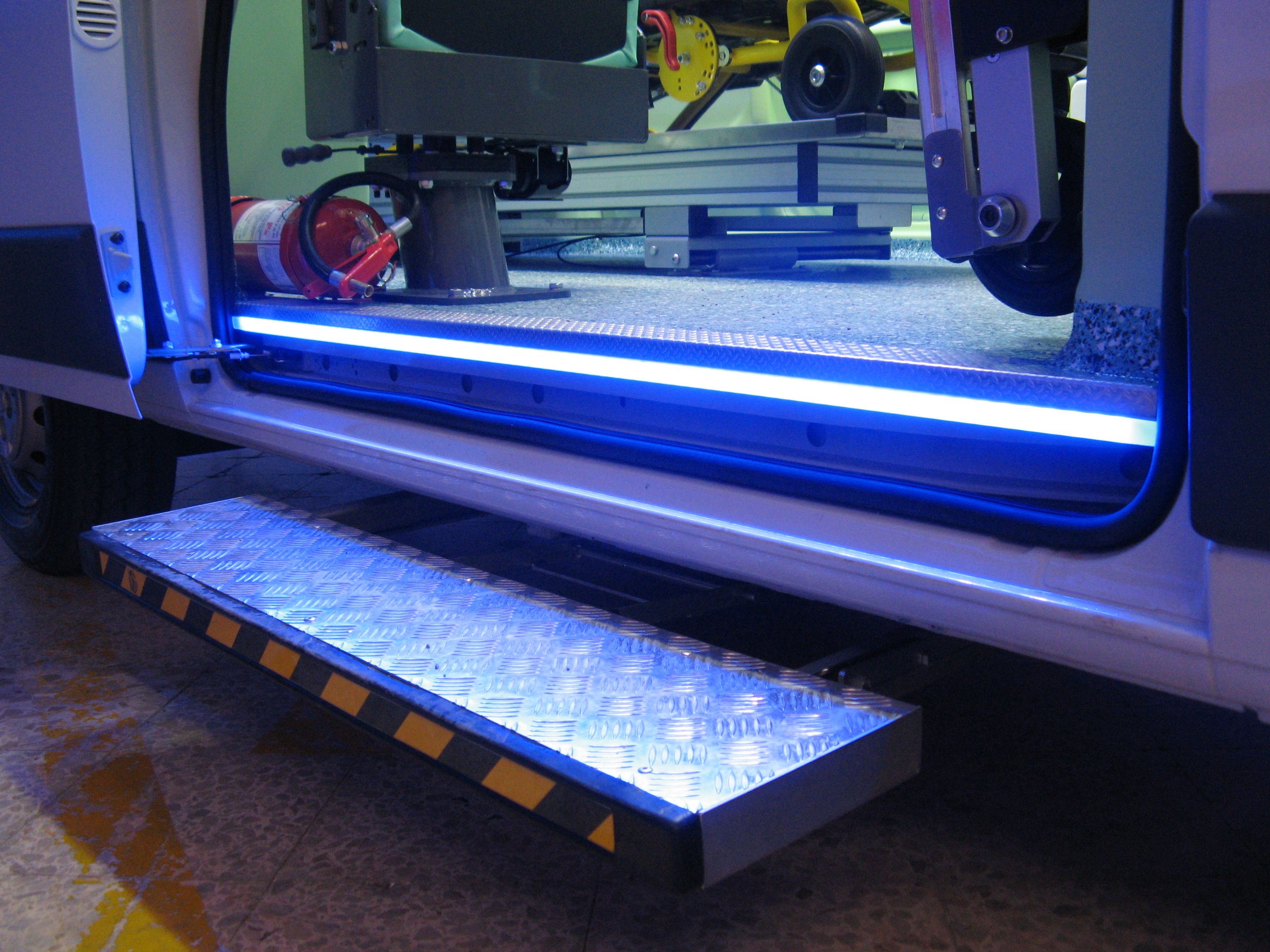

ILLUMINAZIONE ACCESSI AMBULANZA
Pack illuminazione e segnalazione accessi ambulanza, composta da profili di alluminio con integrati Led Blu fissati sul bordo del paraurti posteriore e sul bordo del montante laterale del portellone scorrevole di accesso all'Ambulanza. L'accensione avviene automaticamente all'apertura delle porte. Il profilo luminoso ha funzione di illuminazione e segnalazione porte aperte ambulanza operativa.
FARO DI RICERCA ANTERIORE
Faro di ricerca applicabile sullo spoiler anteriore, con telecomando interno fissato in cabina di guida. Funzione di azzeramento automatico del faro nel momento.
SPOILER SUPERVISOR POSTERIORE per Ducato / Boxer
Spoiler posteriore SUPERVISOR, colore di serie bianco, verniciato con smalto in tinta con il colore originale del veicolo. Stampato in materiale composito RTM. Costituito dai seguenti gruppi luminosi: n.2 segnalatori agli angoli posteriori che incorporano 9+9 LED Blu ad alta intensità luminosa. I Led hanno una doppia protezione dagli agenti atmosferici esterni, in quanto sono chiusi all’interno di un contenitore convesso in Lexan trasparente che viene fissato alla base dello spoiler. Il contenitore con all’interno i Led è a sua volta protetto da una calotta di forma aerodinamica, stampata in metacrilato trasparente di colore Blu. Il colore blu della calotta esalta la segnalazione luminosa. I lampeggianti sono dotati di funzione di crociera. Ulteriori gruppi luminosi multi funzione sono integrati nella zona centrale posteriore dello spoiler, così composti: n.2 fari LED Bianco per illuminare la zona operativa posteriore di carico e scarico barella. N.2 fari LED Arancio di segnalazione, accensione sincrona all’apertura delle porte posteriori N.2 fari LED Rosso, con funzione di STOP supplementare. N.2 fari LED Blu di segnalazione, modello Trilogy, dotati ognuno di 3 Led Blu ad alta intensità luminosa, applicati in sede preformata da stampo, al lato destro e sinistro delle luci bianche. Lo spoiler è predisposto per alloggiare una telecamera di retromarcia.
SPOILER AIR112 2017 LUCI LATERALI ANT per Ducato / Boxer
Spoiler AIR112 2017 luci laterali anteriori e faro brandeggiante ad azionamento elettrico
SPOILER ANT AIR112 2017 CON FARO BRAND per Ducato / Boxer
Spoiler anteriore AIR112 con faro brandeggiante centrale ad azionamento elettrico.
SNAKE SPOILER COFANO MOTORE per Ducato e Boxer
SNAKE è uno spoiler completo di sorgenti luminose, pronto per essere installato sul cofano anteriore di veicoli Fiat Ducato, Peugeot Boxer, Citroen Jumper, Dodge Promaster. E' un prodotto protetto da BREVETTO, modello di utilità n.268495. La sua funzione è di aumentare e migliorare la visibilità del mezzo di soccorso in situazioni di emergenza e, di incrementare e migliorare l'illuminazione stradale anteriore, in particolare degli angoli ciechi anteriori destro e sinistro. Lo spoiler è dotato di dispositivi di illuminazione e segnalazione a LED di ultima generazione: 2 fari lenticolari a LED BIANCHI ad alta luminosità per l'illuminazione anteriore e degli angoli ciechi destro e sinistro. Ogni faro è dotato di un anello a LED BLU per la segnalazione di emergenza anteriore e laterale. Una barra frontale a LED BLU alta luminosità di segnalazione che sostituisce i classici faretti blu led incassati nella mascherina anteriore. Il Design organico, le linee tese, l'audacia della forma, conferiscono al dispositivo un'estetica e uno stile accattivante e aggressivo.
SPOILER AIR112 posteriore per Ducato / Boxer
Spoiler AIR112 posteriore, versione ribassata, disponibile per applicazione su veicoli Fiat Ducato, Citroen Jumper, Peugeot Boxe, Dodge Promaster.
Se hai domande, dubbi o vuoi contattare un nostro assistente di zona, o ricevere materiale informativo, siamo qui per risponderti e offrirti il migliore aiuto.
.jpg)
